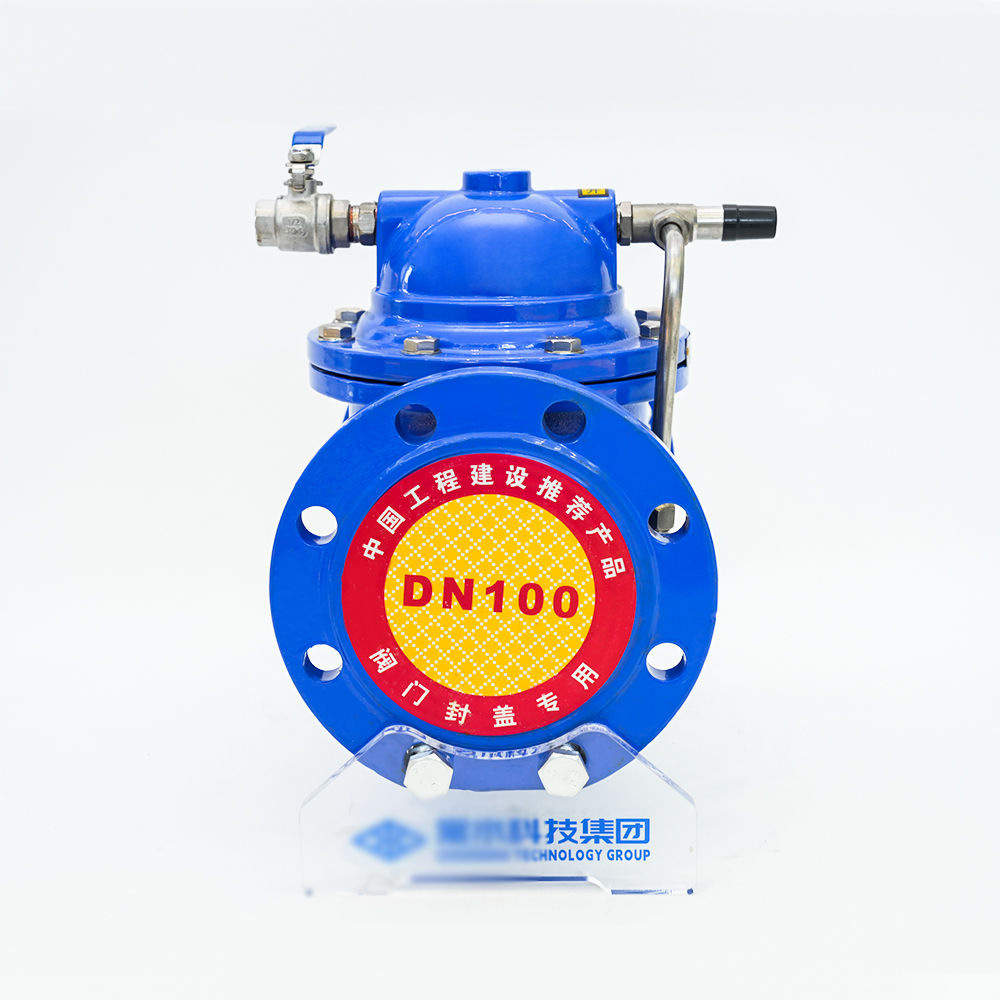

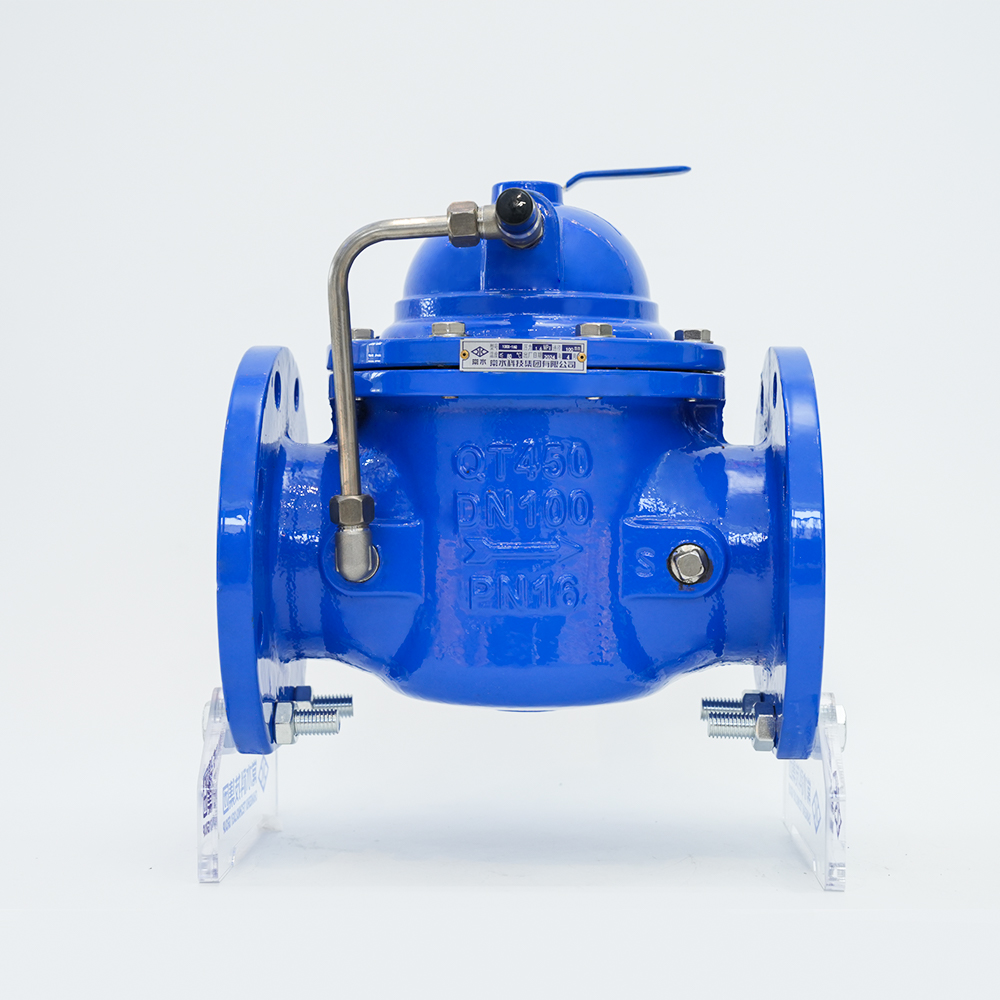

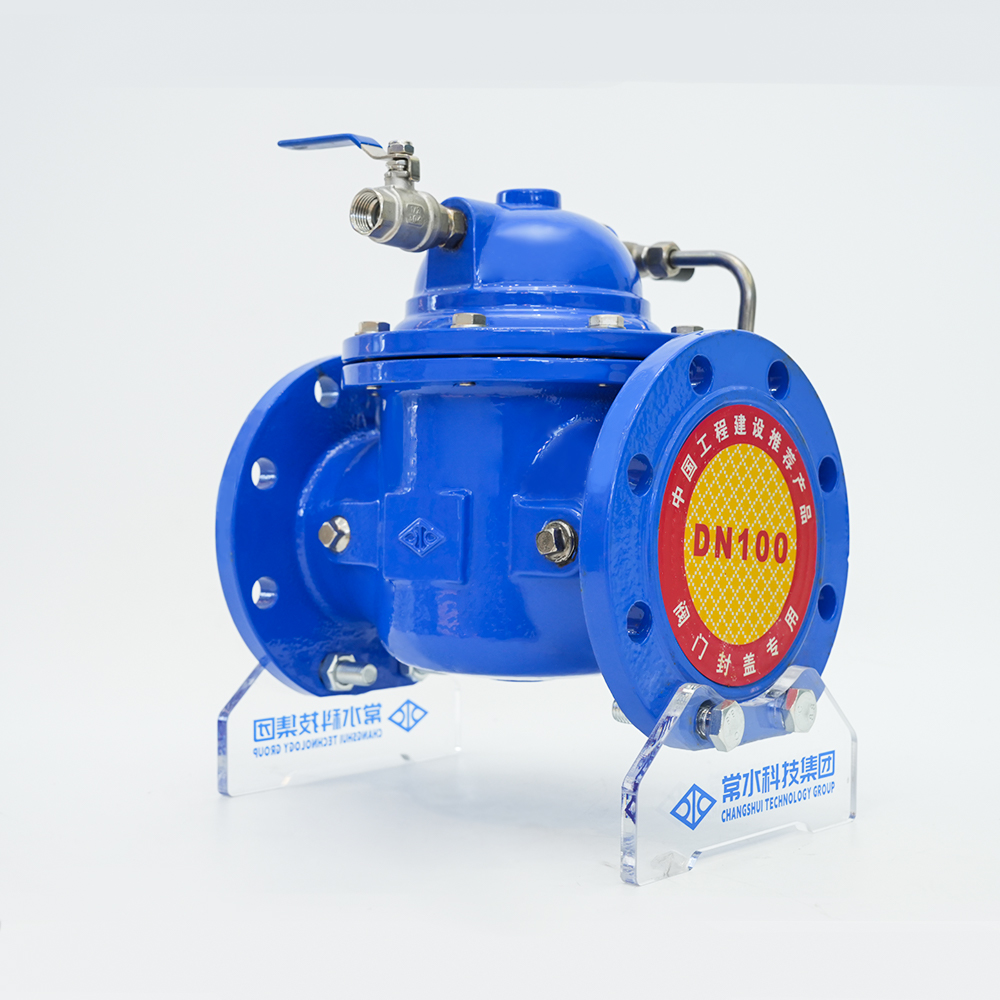

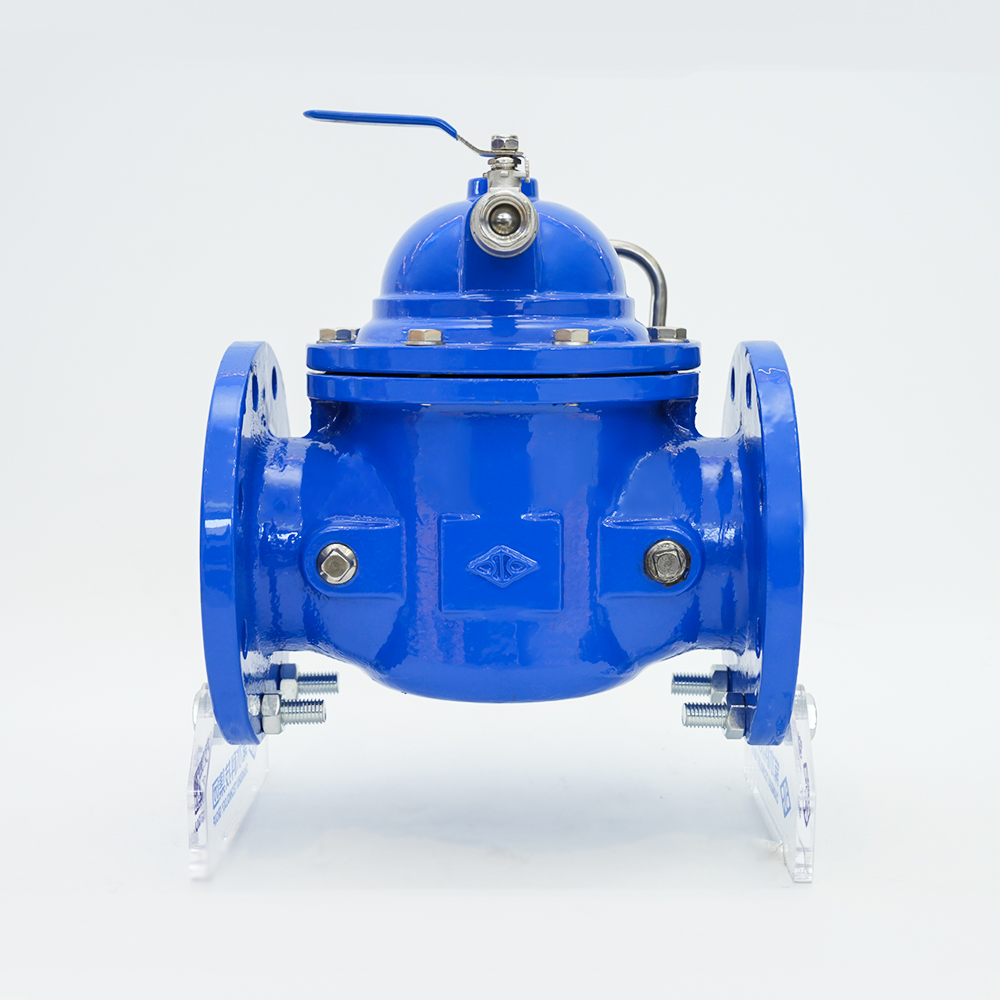

リモコンフロートバルブ 100X-16Q

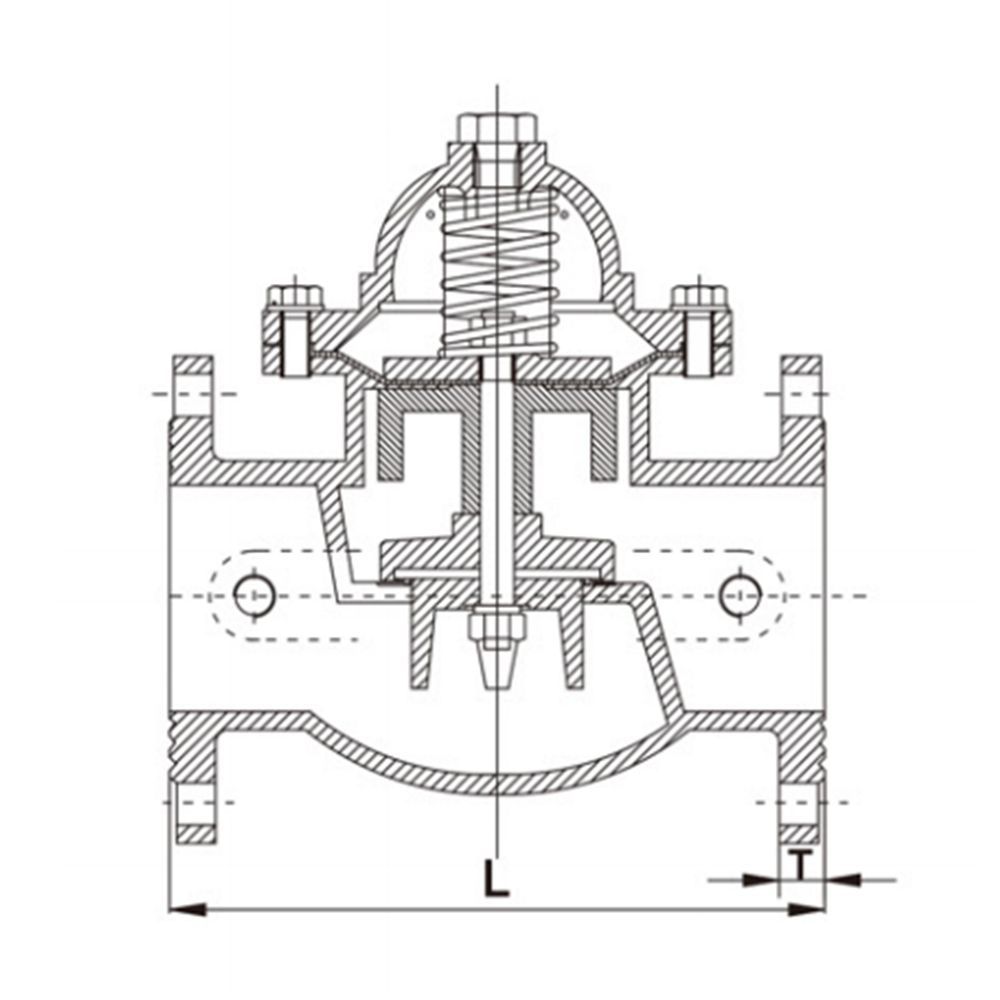

構造上の特徴

油圧制御弁は水圧によって制御される弁です。主弁とそれに付属する導管、パイロット弁、ニードル弁、ボール弁、圧力計で構成されています。目的・機能・使用場所に応じて、リモコン式フロート弁、減圧弁、緩閉逆止弁、流量調整弁、圧力リリーフ弁、油圧電動制御弁などに発展します。油圧制御弁はダイヤフラム式とピストン式に分けられます。それらの動作原理は同じです。上流と下流の圧力差 SP によって動力が供給され、パイロット弁によって制御されるため、ダイヤフラム (ピストン) は油圧差動で動作し、油圧によって完全に自動調整されます。主弁体は全開、全閉、または規制状態にあります。ダイヤフラム（ピストン）の上の制御室に流入した圧力水が大気または下流の低圧領域に排出されるとき、弁体の底部およびダイヤフラムの下に作用する圧力値が上の圧力値よりも大きいため、主弁体は全開位置まで押されます。ダイヤフラム（ピストン）上の制御室に流入した圧力水が大気または下流の低圧領域に排出できない場合、ダイヤフラム（ピストン）のピストンに作用する力）。上の圧力値は下の圧力値よりも大きいため、主弁体は完全に閉じた位置まで押し付けられます。ダイヤフラム（ピストン）上の制御室内の圧力値が入口圧力と出口圧力の間にあるとき、主弁体は調整状態にあり、その調整位置は管路系のニードル弁と調整パイロット弁の連動制御効果によって決まります。調整可能なパイロットバルブは、下流の出口圧力によってそれ自身の小さなバルブポートを開閉し、それに応じて変化させることができ、それによってダイヤフラム（ピストン）の上で制御される圧力を変化させ、メインバルブディスクの調整位置を制御します。

製品の使用

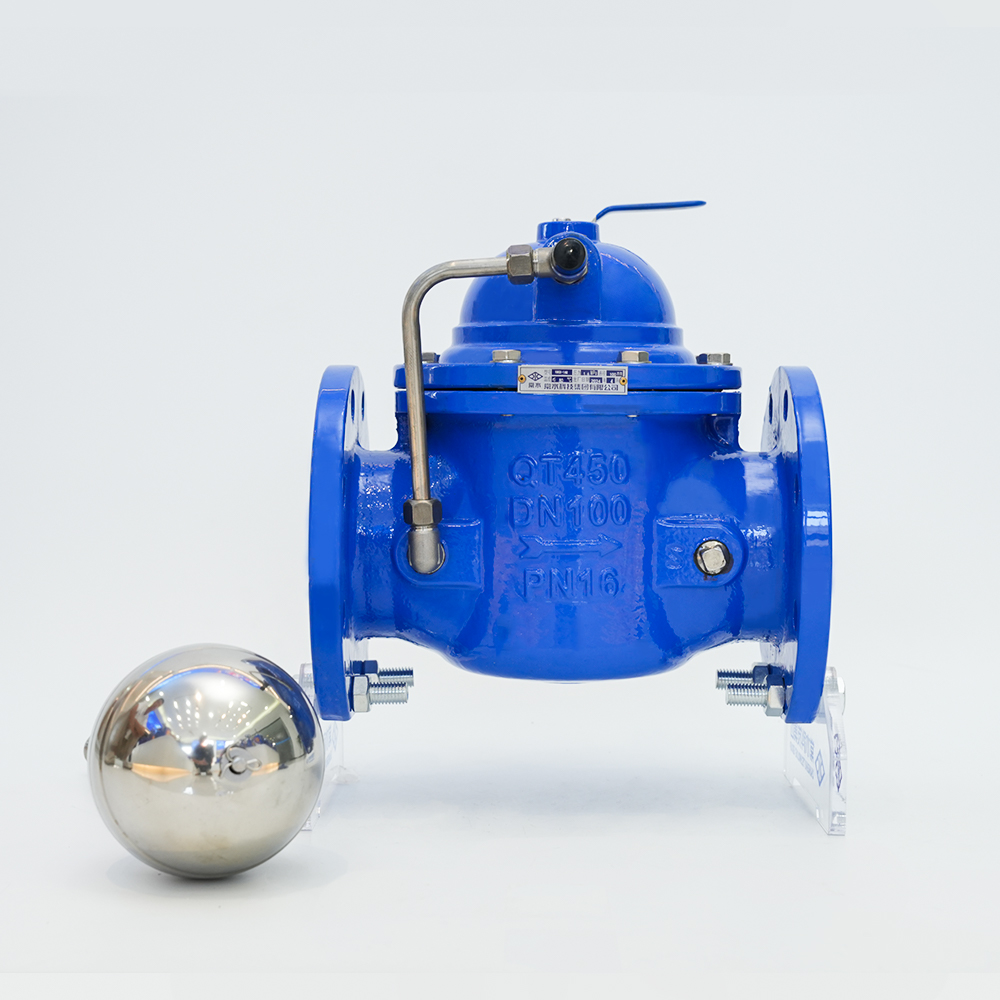

バルブはメインバルブと外部パイロットバルブから構成されます。水中の浮き玉を利用し、液面の変化により案内弁を連動させ、主弁が給水して閉じることで、プール（タンク）や給水塔の水位を一定範囲内に制御し、溢水や低水位を防ぎます。このバルブは、工業、鉱業、民間建物の各種プール（タンク）や給水塔の自動給水システムに適しており、大気ボイラー循環水供給システムにも使用されています。主弁はウォーターハンマーを起こさず素早く開き、ゆっくり閉まります。しっかりと密閉されているので浸水の心配はありません。

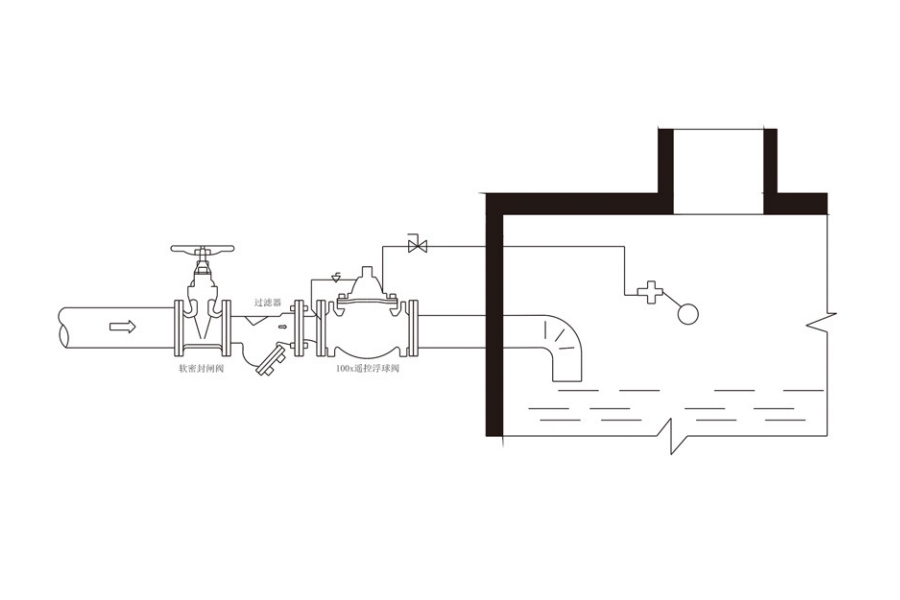

設置図
