フランジバタフライバルブは高品質のソフトシールバルブです。主にバルブ本体、バタフライプレートステム、操作機構などの部品で構成されています。シンプルな構造で両面耐圧性、耐食性に優れ、作動トルクが軽く、信頼性が高いという特徴があります。本製品のバタフライバルブは中心線原理設計を採用しているため、シール面の空間移動軌跡が理想化されています。シール面同士には摩擦や干渉がありません。また、シール材を適切に選択することにより、バタフライバルブのシール性能と耐摩耗性が向上します。信頼できる保証が得られました。
言語

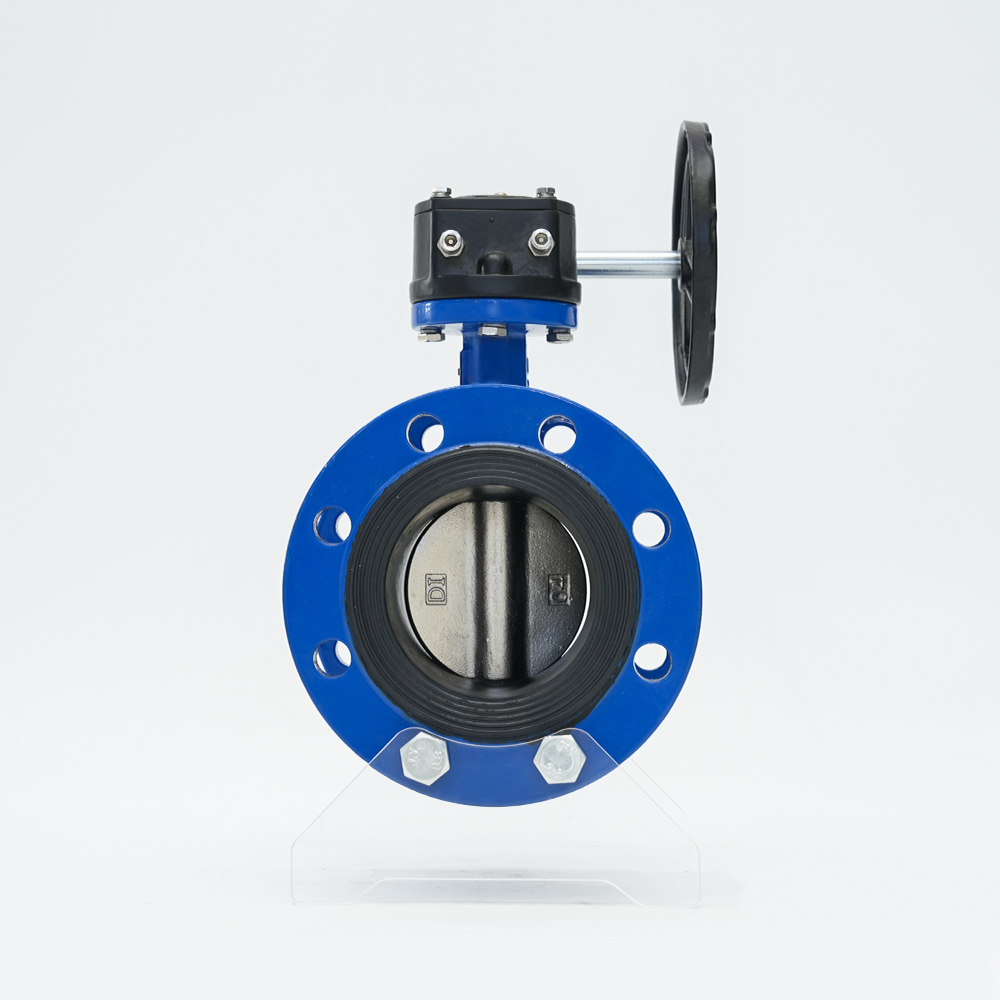

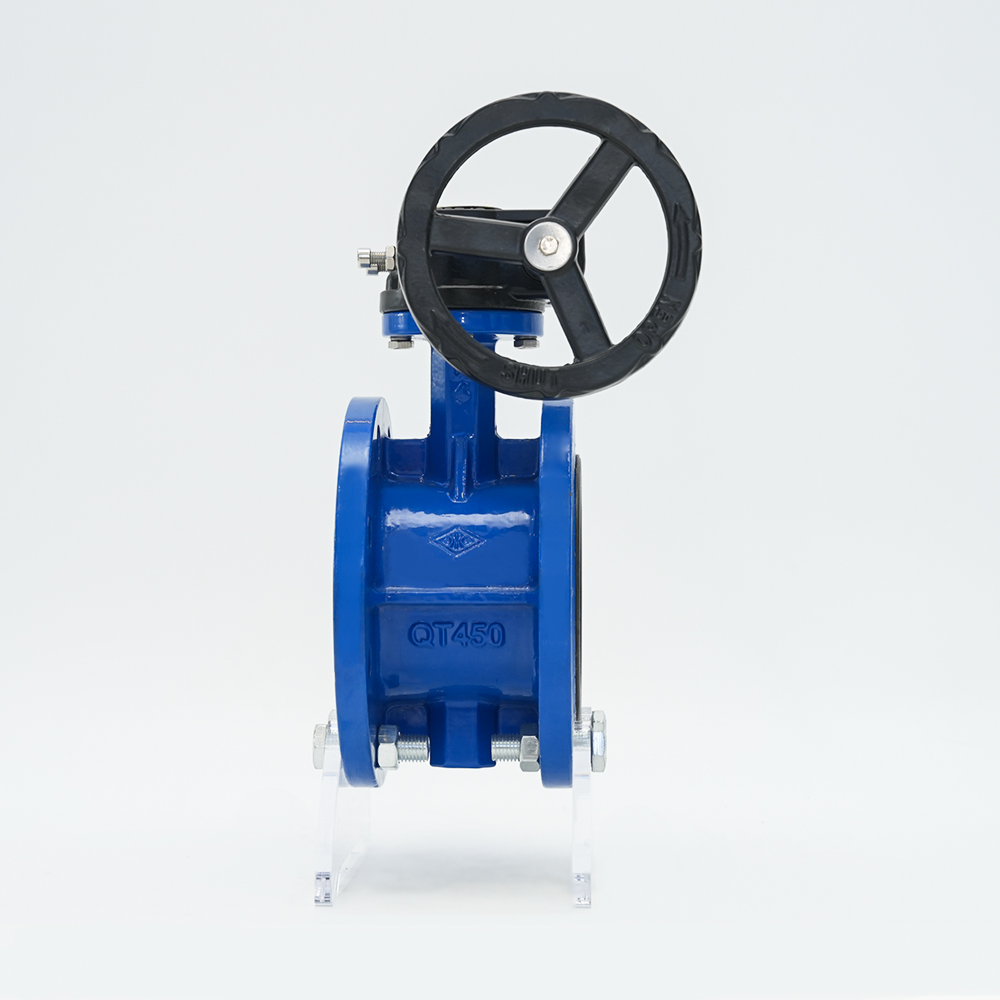

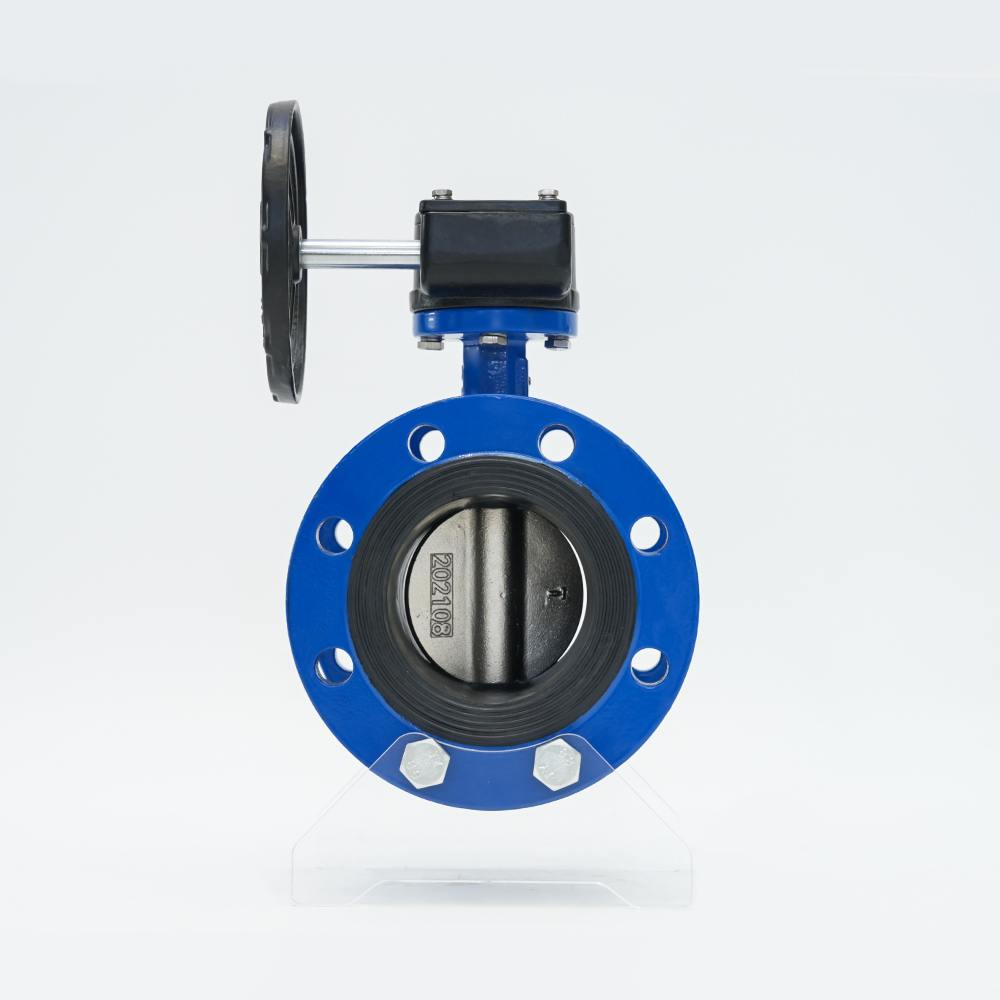

タービンフランジバタフライバルブ D341X-16Q
説明
| 本体材質 | ダクタイル鋳鉄 |
| モデル | D381X-16Q |
| 仕様 | DN50-2000 |
| 呼び圧力 | 1.0/1.6/2.5Mpa |
| 動作温度 | 0～80℃ |
| 対応メディア | 水 |
| 設計基準 | GB/24924-2012 |
製品概要
本製品のバタフライバルブは中心線原理設計を採用しているため、シール面の空間運動軌跡が理想化されており、シール面同士の摩擦や干渉がありません。また、シール材を適切に選択することにより、バタフライバルブのシール性能と耐摩耗性が向上します。安心の保証が得られました。
特長
1. 製造規格 GB/T12238
2. 長さ規格 GB/T12221
3. 圧力試験規格 GB/T13927-89
4. フランジ標準 GB/T1724.6-2008
主な材質
| 名前 | 材質 |
| バルブ本体 | QT450 |
| ディスク | QT450 |
| ステム | 2Cr13 |
| ウォームギヤヘッド | QT450 |
| シール | ニトリルゴム |
| ボルト | レベル4.8 |
性能仕様
| 呼び径 | DN50-DN2000 | ||
| 呼び圧力 | 1.0Mpa | 1.6Mpa | |
| 強度試験 | 水 | 1.5Mpa | 2.4Mpa |
| シール test | 水 | 1.1Mpa | 1.76Mpa |
| 気圧テスト | ガス | 0.6MPa | |
| 適用温度 | 0～80℃ | ||
| 対応メディア | 水, oil, etc | ||
