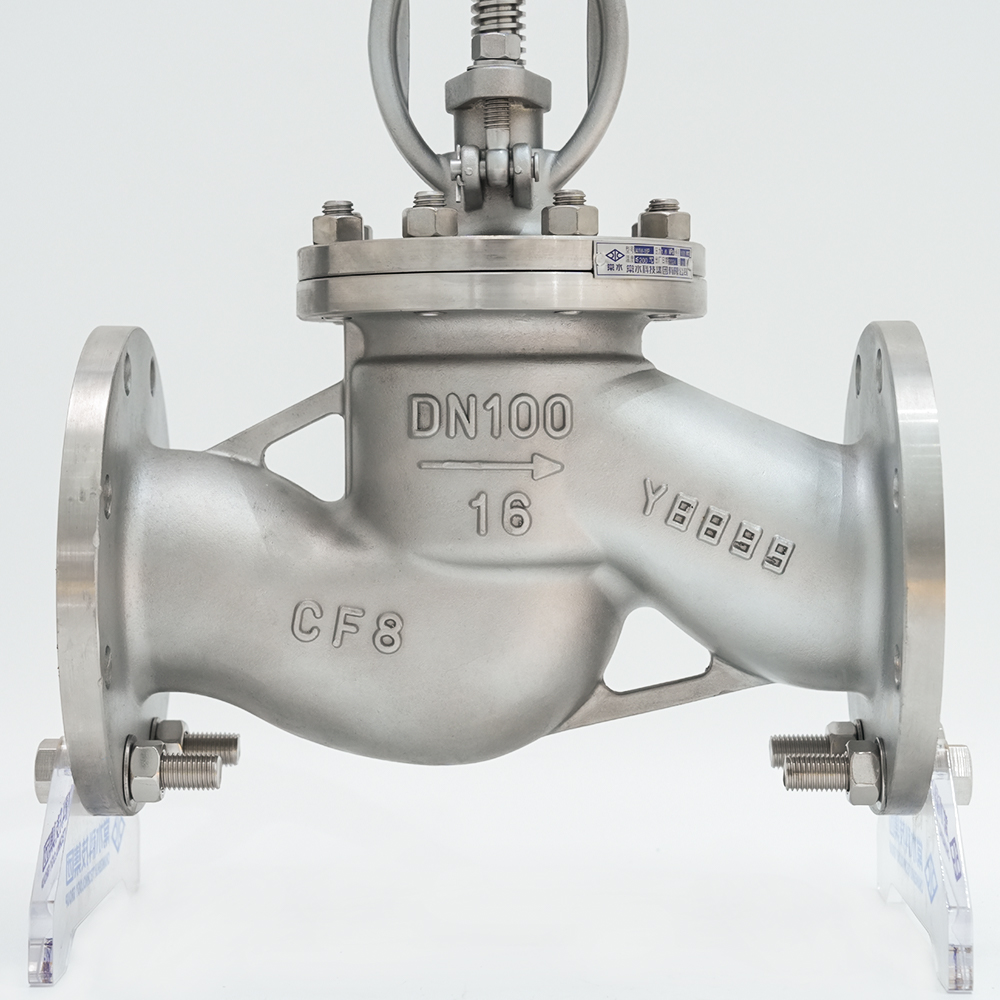

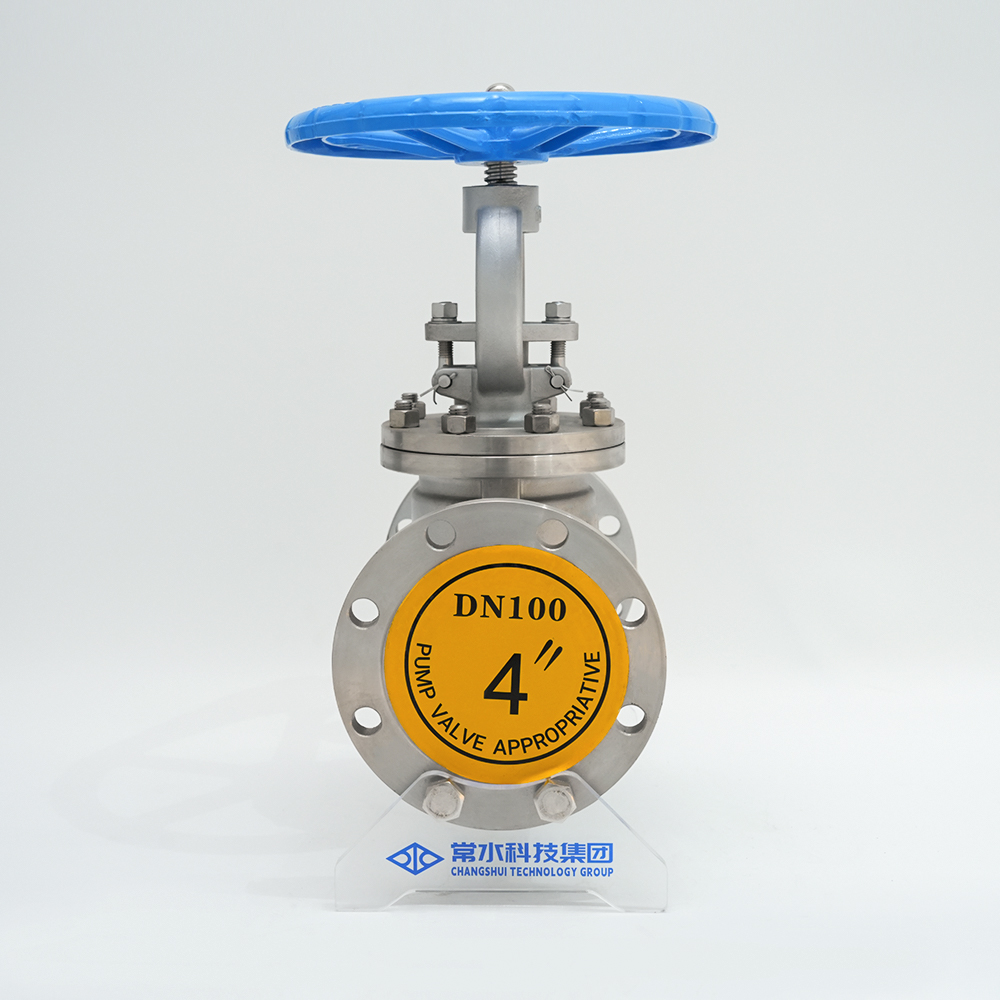

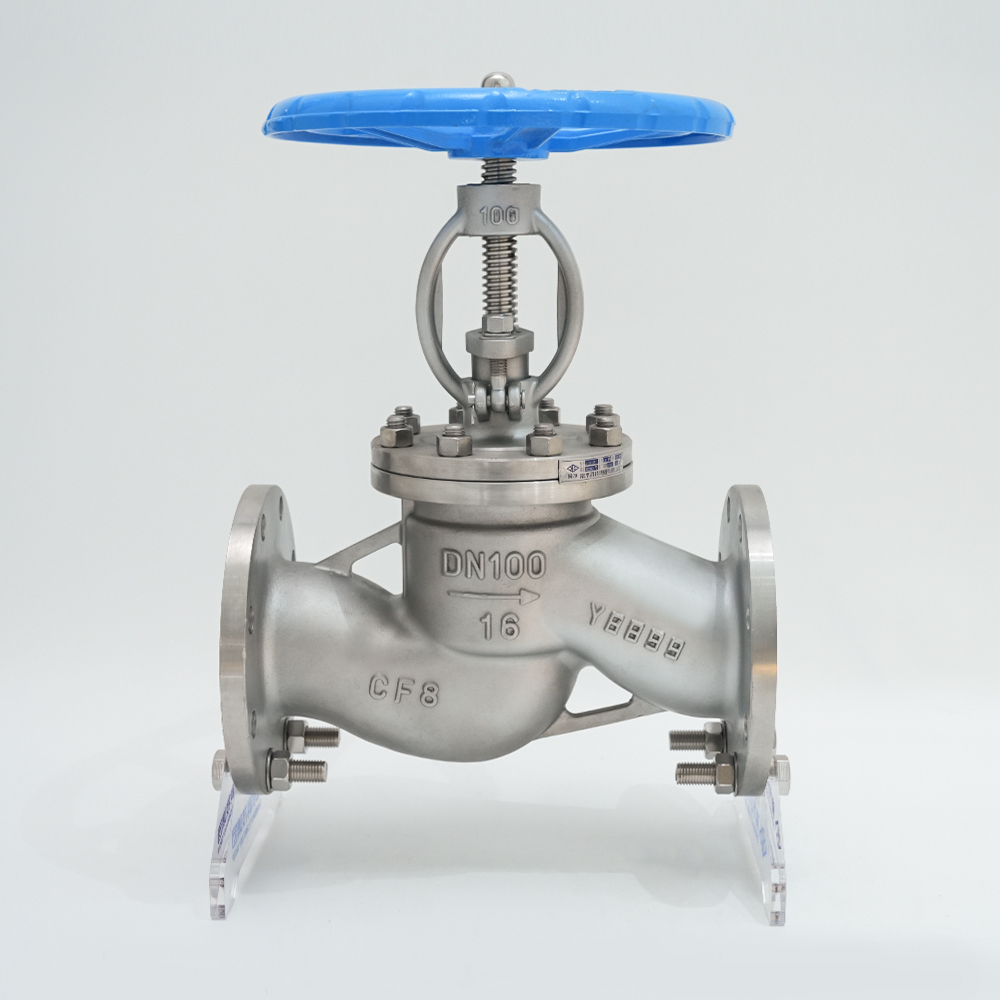

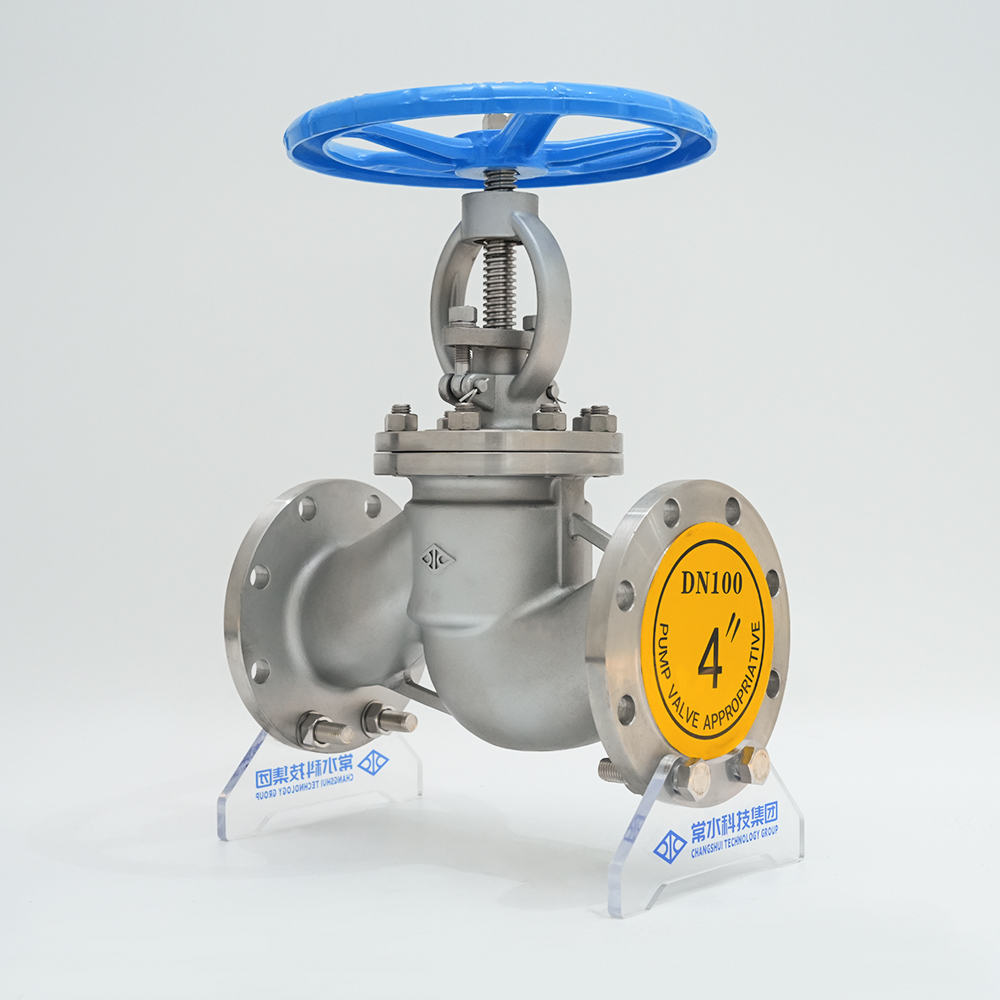

ステンレス製フランジストップバルブ J41W-16P

  • ステンレス製フランジストップバルブ J41W-16P
  • ステンレス製フランジストップバルブ J41W-16P
  • ステンレス製フランジストップバルブ J41W-16P
  • ステンレス製フランジストップバルブ J41W-16P
  • ステンレス製フランジストップバルブ J41W-16P
  • ステンレス製フランジストップバルブ J41W-16P
お問い合わせ

プレV：過去記事はありません次へ：ステンレス製フランジボールバルブ Q41F-16P
説明

構造上の利点と特徴

1. 製品は国家標準 GB 12235 に従って設計および製造されており、合理的な構造、信頼性の高いシール、性能、美しい形状を備えています。
2. フラップバルブ、コバルトベース合金溶接で作られた鉄ベースの合金またはサテライト（エリ）のバルブシートシール表面、耐摩耗性、高温、腐食、耐摩耗性能、長寿命。
3. ステムは焼入れと窒素処理が施されており、耐食性と耐傷性に優れています。
4. さまざまなプロジェクトのニーズやユーザーの要件を満たすために、さまざまな標準的なパイプフランジおよびフランジシール面タイプと使用できます。
5. 本体材質、パッキン、ガスケットの種類は、実際の作業条件に基づいて選択するか、ユーザーが合理的なオプションを要求するかに基づいて選択でき、あらゆる種類の圧力、温度、媒体条件に適用できます。
6. ステンレス鋼の溶接、シーリング、およびフリングの信頼性の高い交換により、ノンストップで便利かつ効率的にフリングを交換できるため、システムの動作に影響を与えません。


基準と規範

設計と製造 構造の長さ 定格圧力温度 接続フランジ 試験と検査
GB12235 GB12221 GB12224 JB/T 79/82~1994
GB9113
HG 20592-20635 		JB/T 9092-1999
GB13927

主な構成材料

名前 材質
ボディ・ボンネット CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
ウェッジ CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
ステム F304 F304L F316 F316L 2CR13 F304 F304 F304 F304
ステム Nut アルミニウム青銅
梱包 PTFE/フレキシブルグラファイト グラファイト
ガスケット PTFE/メタルラップマット グラファイト
腺 CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
ボルト 35CrMoA
ナット ステンレス鋼 45、35CrMoA
ハンドル ステンレス鋼        Cast Steel

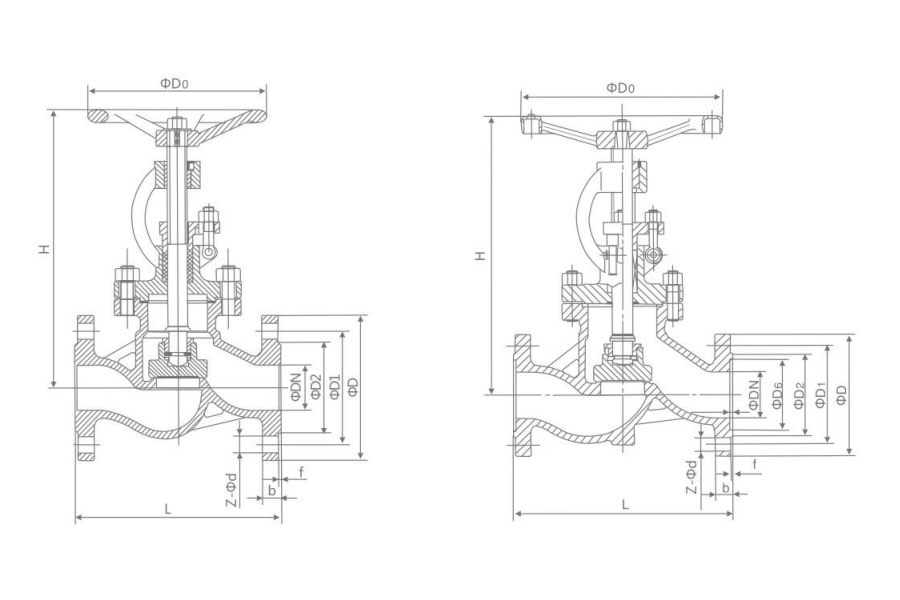

主な外形寸法および接続寸法

PN(MPa) DN(mm) サイズ(mm)
電気機器
モデル 		壁の厚さ
L D D1 D2 D6 b-f f2 Z-Φd H D0
1.6 10 130 90 60 40 16-2 4-φ14 198 120 6.4
15 130 95 65 45 16-2 4-φ14 218 120 6.4
20 150 105 75 55 18-2 4-φ14 230 140 6.4
25 160 115 85 65 18-2 4-φ14 240 160 6.4
32 180 140 100 78 18-2 4-φ18 250 180 6.4
40 200 150 110 85 18-3 4-φ18 262 200 6.4
50 230 165 125 100 18-3 4-φ18 280 240 DZW10A 7.9
65 290 185 145 120 18-3 8-φ18 327 280 DZW10A 11
80 310 200 160 135 20-3 8-φ18 355 280 DZW10A 11.5
100 350 220 180 155 20-3 8-φ18 415 320 DZW15A 12.5
125 400 250 210 185 22-3 8-φ18 460 360 DZW20A 13
150 480 285 240 210 22-3 8-φ22 510 400 DZW30A 13.5
200 600 340 295 265 24-3 12-φ22 588 400 DZW45A 15
250 650 405 355 320 26-3 12-φ26 725 450 DZW60A 16
300 750 460 410 375 28-4 12-φ26 925 500 DZW90 18
350 850 520 470 435 30-4 16-φ26 1030 600 DZW120 19
400 950 580 525 485 32-4 16-φ30 1170 700 DZW180 21
450 1050 640 585 545 40-4 20～φ30 1220 800 DZW180 21.5
500 1150 715 650 608 44-4 20-φ33 1410 900 DZW250 22
600 1350 840 770 718 54-5 20-φ36 1610 1000 DZW350 25
