ライジングステムソフトシールゲートバルブ Z41X-16G

ホーム / 製品 / ダクタイル鉄製バルブ / ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G

ライジングステムソフトシールゲートバルブ Z41X-16G

当社の工場で生産されるゲートバルブは、ゲートプレートの全体的なゴムコーティングを使用して変形を補償し、良好なシール効果を実現し、ゲートバルブのシール不良、漏れ、錆などの一般的な現象を克服します。さまざまなパイプラインに設置され、双方向カットオフとして使用されます。給排水、防火、空調、水処理、自治体、造船、電気、建設、食品などのパイプラインプロジェクトで流体を制御するために広く使用されています。

  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
  • ライジングステムソフトシールゲートバルブ Z41X-16G
お問い合わせ

プレV：調整式減圧弁 200X-16Q次へ：フレキシブルラバーコネクタフィルター KXT-16
説明

本体材質

ダクタイル鋳鉄

モデル

Z41X-16Q

仕様

DN40-1000

呼び圧力

1.0/1.6/2.5Mpa

動作温度

0～80℃

対応メディア

水

設計基準

GB/24924-2016


製品概要

フランジライジングステムゲートバルブは外部バルブステム構造を採用しており、バルブステムが回転して軸方向に移動します。バルブステムに連動してゲートが上下し開閉し、バルブの開度を直接観察できます。給排水、防火、空調、水処理、自治体、造船、電力、建設、食品などのパイプラインプロジェクトで制御流体として流体パイプラインを輸送するために広く使用されています。

特長

1.流体抵抗が小さく、シール面の媒体による浸食・浸食が少ないです。

2. 開閉の手間が軽減されます。

3. 媒体の流れ方向が制限されず、流れが乱れず、圧力も低下しません。

4. シンプルな形状、短い構造長さ、優れた製造プロセス、広い応用範囲。


製品の特徴

呼び圧力：1.0～2.5MPa DN: 50-1200
動作温度：0～80℃ 適用媒体：浄水・下水、油
フランジ規格：GB/T17241-98 長さ規格：GB12221-89

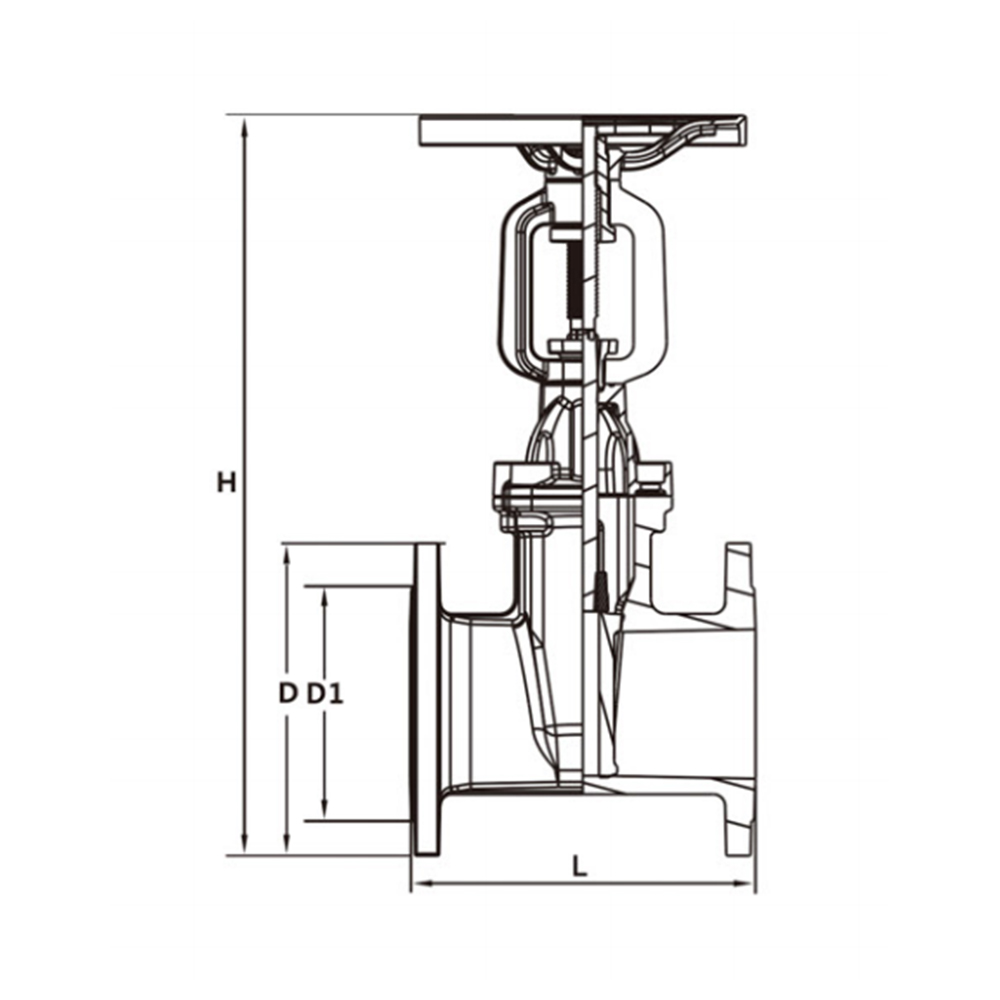

製品パラメータ

Z41X-16Q DN 50 65 80 100 125 150 200 250 300 350
L 178 190 203 229 254 267 292 330 356 381
H 365 406 465 520 630 690 870 1050 1210 1300
D 外側の円 165 185 200 220 250 285 340 405 460 520
n 穴の数 4 4 8 8 8 8 12 12 12 16
D1センター 125 145 160 180 210 240 295 355 410 470
ハンドル 180 215 285 330 380 465
