ゴムフラップ逆止弁は主にバルブ本体、バルブカバー、ゴムフラップの主要部品で構成されています。ゴムはダクタイル鋳鉄製のフラップで、EPDM またはニトリルゴムでライニングされています。寿命が長く、ゴミがたまりにくいです。メンテナンスが簡単です。給排水システムに適したバルブです。ウォーターポンプの出口に取り付けて、逆流やウォーターハンマーによるポンプバルブの損傷を防ぎます。また、入口および出口の給水管のバイパス管に設置して、プールの水が給水システムに逆流するのを防ぐこともできます。
言語

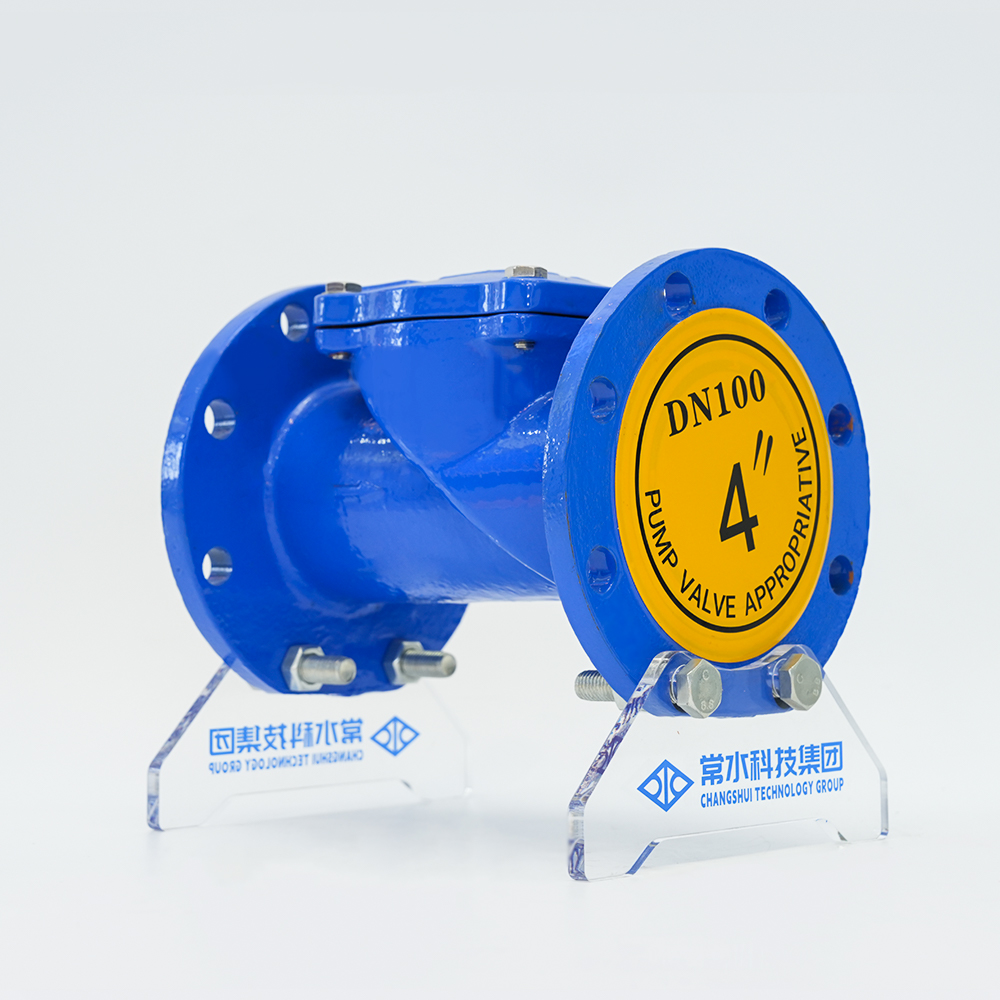

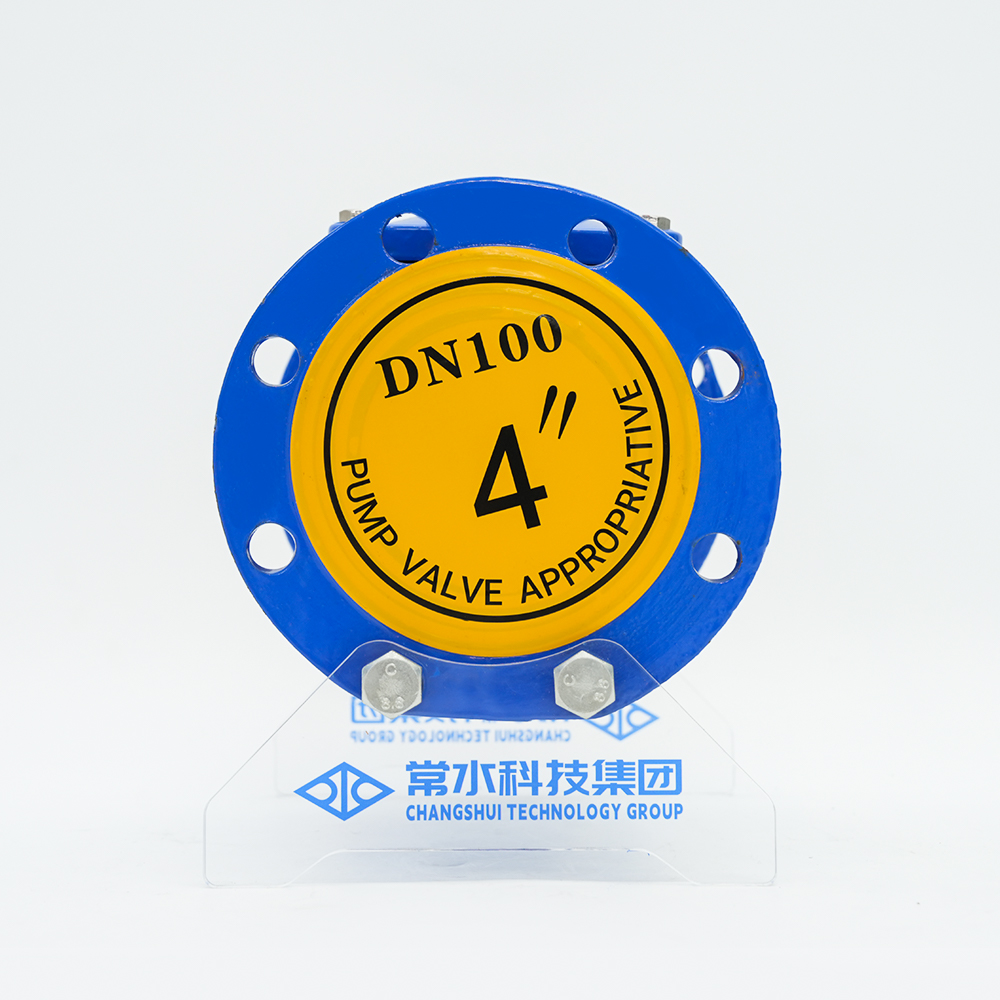

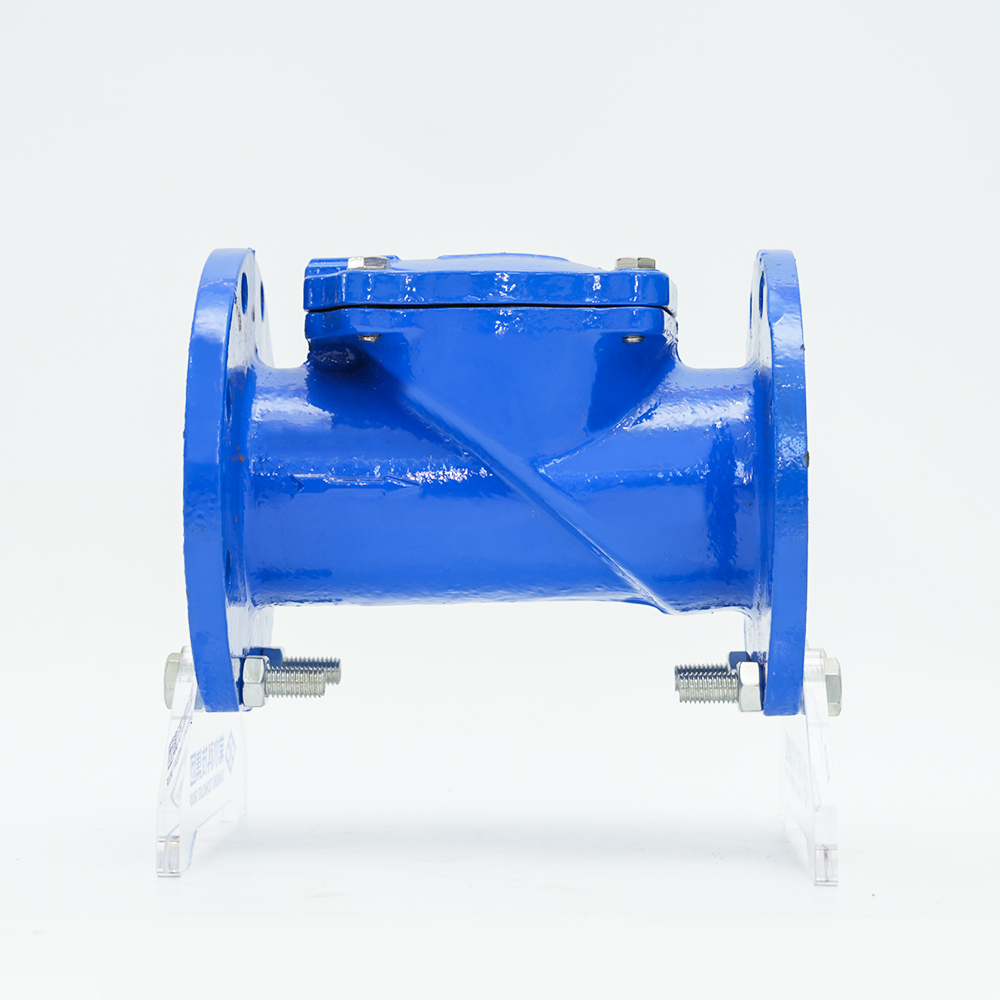

ゴムディスク逆止弁 H44X-16Q
説明
| 本体材質 | ダクタイル鋳鉄 |
| モデル | H44X-16Q |
| 仕様 | DN40-600 |
| 呼び圧力 | 1.0/1.6/2.5Mpa |
| 動作温度 | 0～80℃ |
| 対応メディア | 水 |
| 設計基準 | GB/24924-2010 |
製品概要
このバルブは主に、給排水システム、消防、空調、電気、建設、食品、水処理、自治体、造船などのパイプラインのパイプラインポンプの出口に使用され、媒体の逆流を防止します。本製品のシールリングは傾斜設計を採用しているため、閉止時間が短く、ウォーターハンマー圧力を軽減できます。弁体はニトリル耐油ゴムと鋼板を高温でプレスして作られています。耐浸食性とシール性に優れています。製品構造がシンプルで、メンテナンス、修理、運搬が容易です。

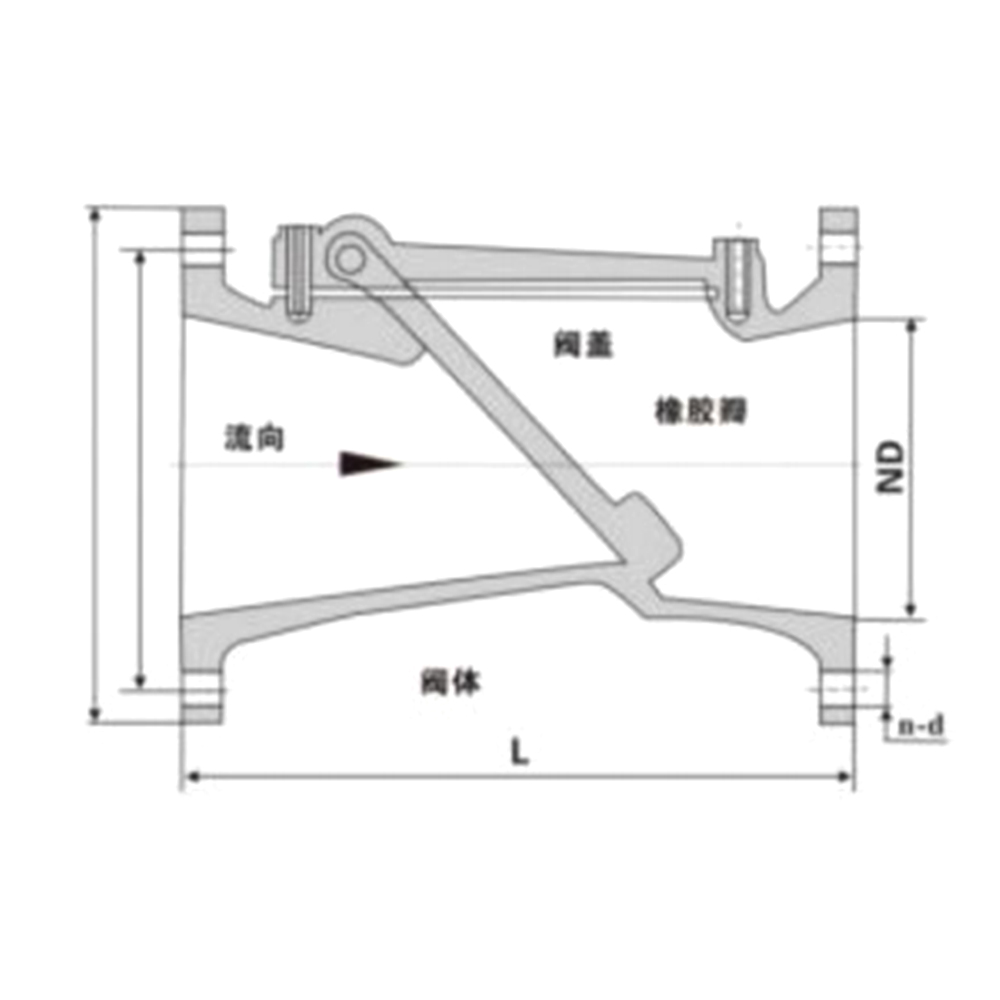

主要部品材質
| シリアル番号 | 本編 | 材質 |
| 1 | バルブ本体 | QT450 |
| 2 | ボンネット | QT450 |
| 3 | バルブブラダー | ゴムアセンブリ |
| 4 | ガスケット | ニトリルゴム |
| 5 | ファスナー | 標準 |
製品の技術パラメータ
| 仕様（DN） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| バルブ長さ(mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 | |
| 試験圧力 (MPa) | ハウジング | 1.5～2.4 | ||||||||
| シール | 1.1～1.76 | |||||||||
| 呼び圧力(MPa) | 1.0～1.6 | |||||||||
| 適用温度 | 0～80℃ | |||||||||
| 対応メディア | 水および弱腐食性液体 | |||||||||
