ボール逆止弁は流体媒体の逆流を防ぐために使用され、通常はパイプライン システムに取り付けられ、流体が一方向にのみ流れることを保証し、パイプラインの圧力が逆流するのを防ぎます。ボールチェックバルブの主な構成要素はボールであり、バルブ内で自由に回転できます。ボールの一方の端のシールは、通常、バルブが閉じているときに漏れがないことを保証するために、バルブシートのシールリングと密接に接触しています。流体媒体が管路に沿って正常な場合 流体が流れると、ボールは流体圧力によって押され、ボールが弁座のシールリングから離れます。バルブは開いたままになり、流体は自由に流れることができます。しかし、一旦流体が逆流しようとすると、ボールの自重と媒体の圧力によりボールが自動的に回転し、ボールのシール端面にある弁座のシールリングが密着し、媒体の逆流が防止されます。これにより、ボールチェックバルブが自動的に閉じ、媒体の逆流を防ぎます。
言語

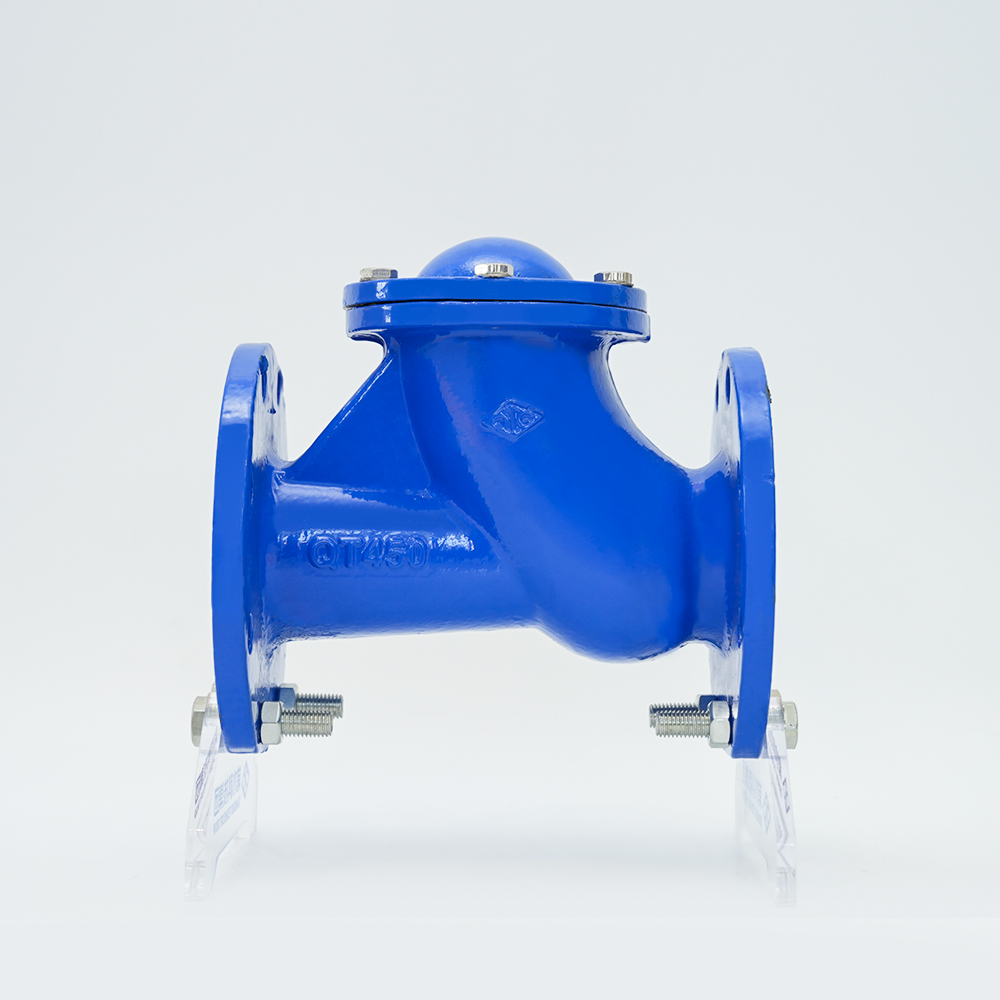

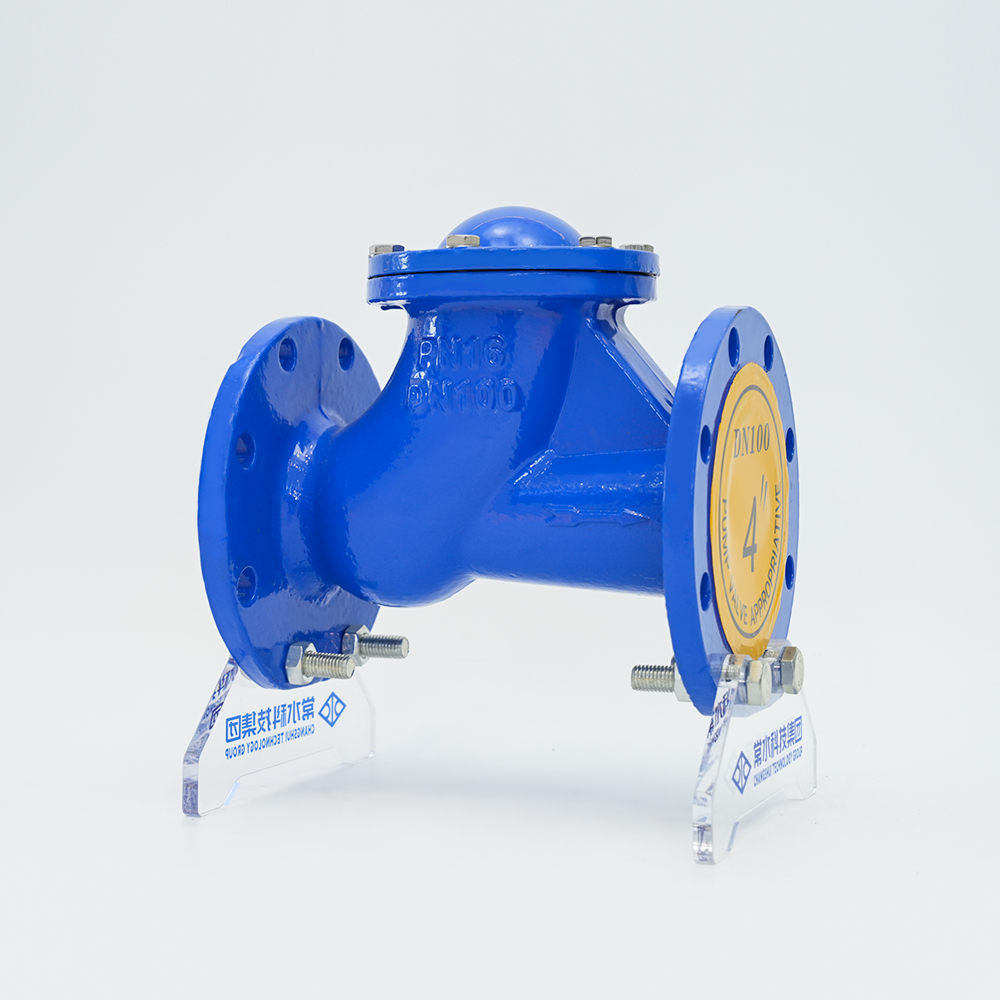

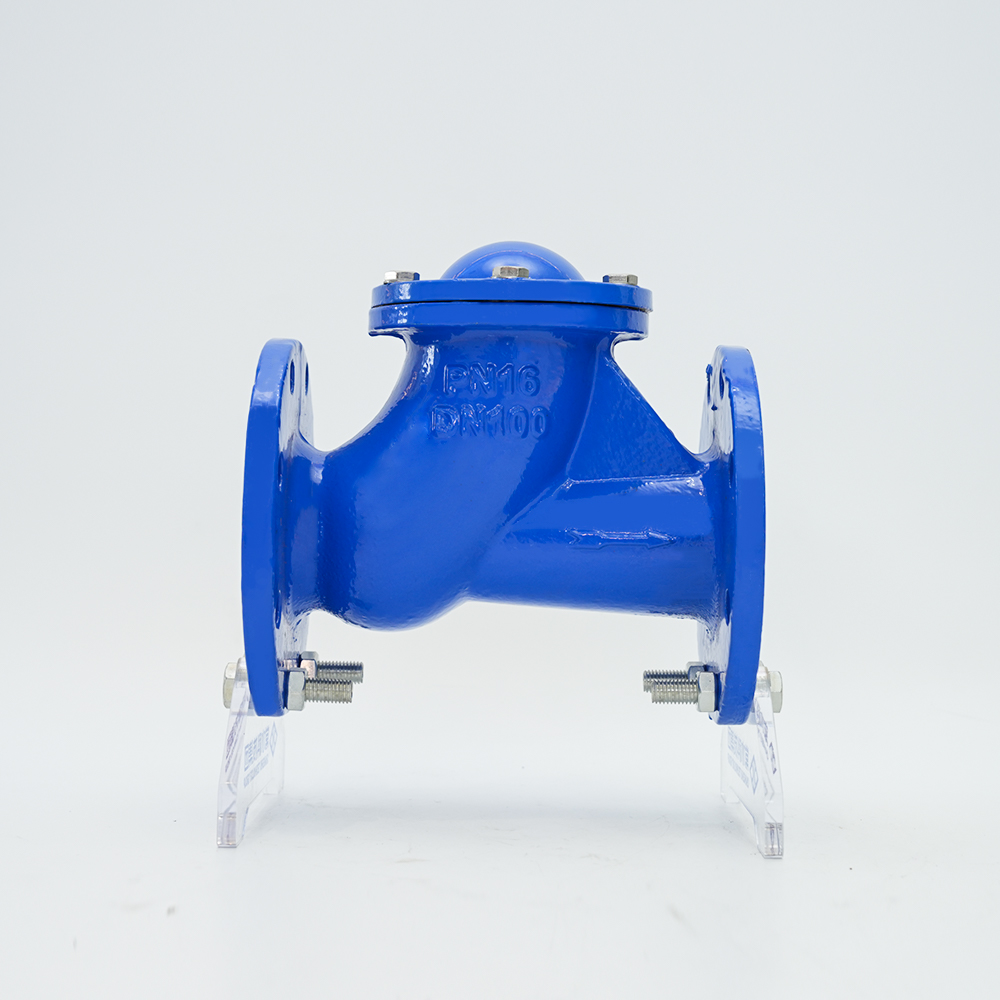

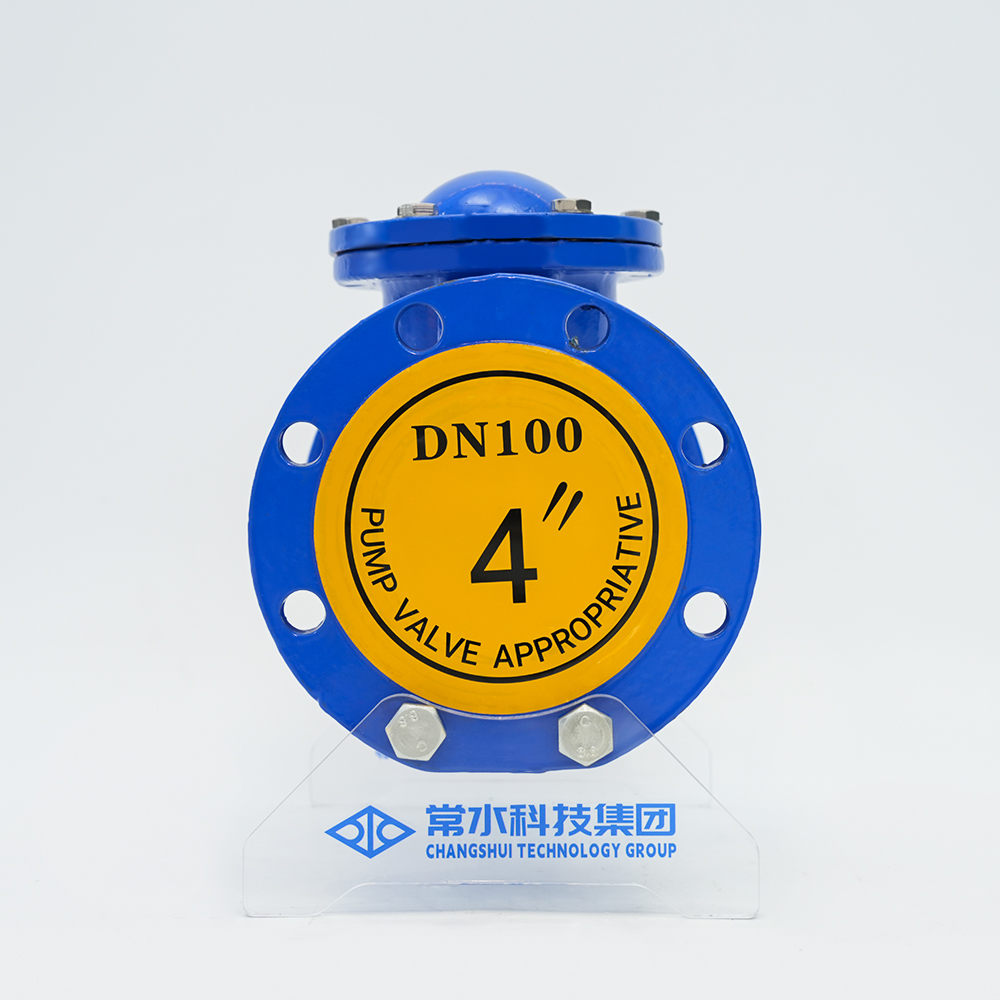

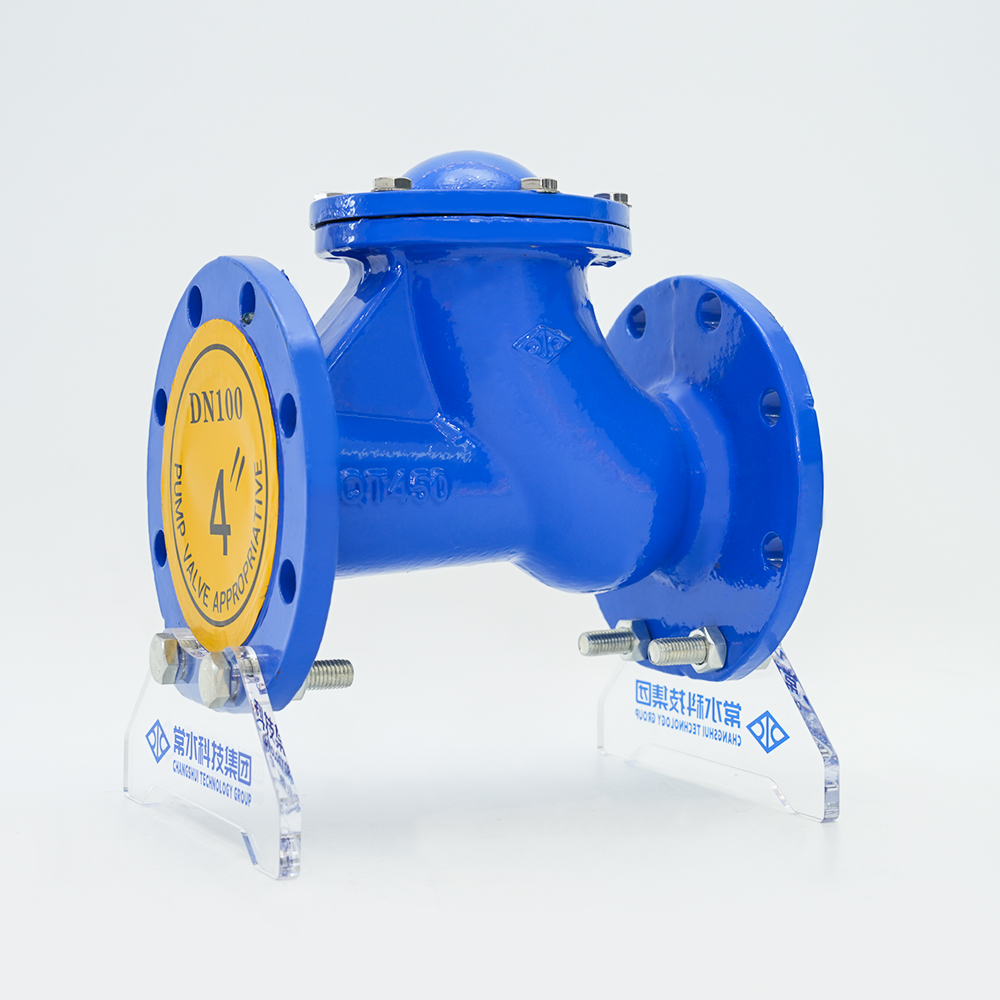

スライドウェイ転がりボール形逆止弁 HQ41X-16Q
説明
| 本体材質 | ダクタイル鋳鉄 |
| モデル | HQ41X-16Q |
| 仕様 | DN50-300 |
| 呼び圧力 | 1.0/1.6/2.5Mpa |
| 動作温度 | 0～80℃ |
| 対応メディア | 水 |
| 設計基準 | GB/24924-2016 |
製品概要
ボールチェックバルブは、弁体としてゴムで覆われた回転ボールを使用します。媒体の作用により、媒体はバルブ本体に組み込まれたスライド上で上下に転がり、バルブを開閉します。シール性が良くウォーターハンマーが発生しません。弁体はフル水流路を採用しており、流量が大きく抵抗が小さいです。スイングタイプに比べて損失水頭が50％低減されています。水平または垂直に設置できます。冷水、温水、工業用および家庭用の下水管ネットワークで使用でき、水中下水ポンプにより適しています。温度0～80℃。ウォーターポンプの水出口に取り付けて、逆流やウォーターハンマーによるポンプの損傷を防ぎます。
製品の特徴
1. 弁体が早く閉まり、ウォーターハンマー圧力が小さい。
2. 水平パイプラインと垂直パイプラインの両方を使用でき、設置が簡単です。
3. 流路が滑らかで流体抵抗が小さい。
4. 敏感な動作と優れたシール性能。
5. 弁体のストロークが短く、閉弁衝撃が小さい。
6.全体的な構造、シンプルでコンパクト、美しい外観。
7.長寿命と高い信頼性。
主要部品材質
| シリアル番号 | 本編 | 材質 |
| 1 | バルブ本体 | QT450 |
| 2 | ボール | ゴムアセンブリ |
| 3 | ボンネット | QT450 |
| 4 | シール | ニトリルゴム |
| 5 | ファスナー | 標準 |
製品の技術パラメータ
| 仕様（DN） | 50 | 65 | 80 | 100 | 125 | 150 | |
| バルブ長さ(mm) | 204 | 217 | 240 | 290 | 328 | 395 | |
| バルブ高さ(mm) | 184 | 210 | 245 | 280 | 335 | 360 | |
| 試験圧力 (MPa) | ハウジング | 1.5～2.4 | |||||
| シール | 1.1～1.76 | ||||||
| 呼び圧力(MPa) | 1.0～1.6 | ||||||
| 適用温度 | 0～80℃ | ||||||
| 対応メディア | 水および弱腐食性液体 | ||||||

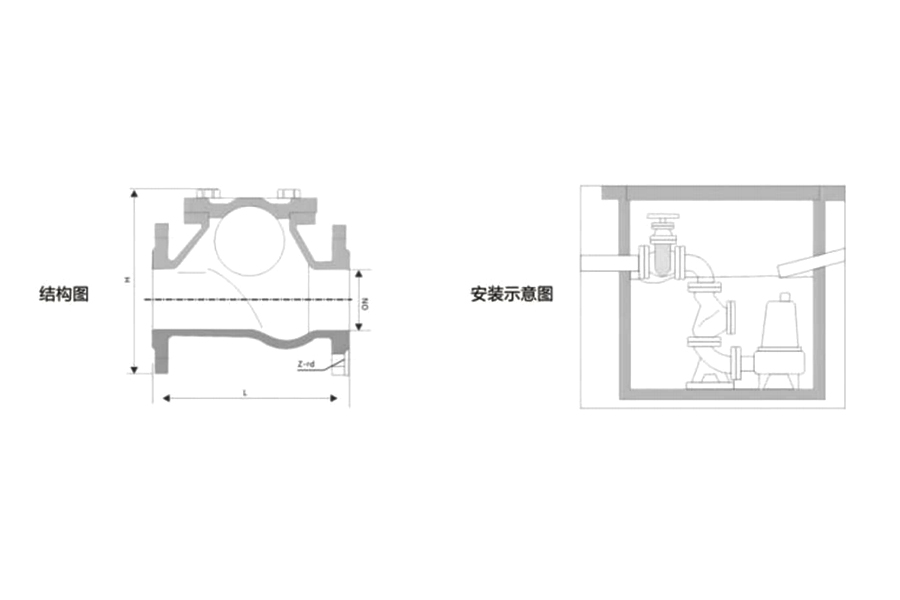

設置図
