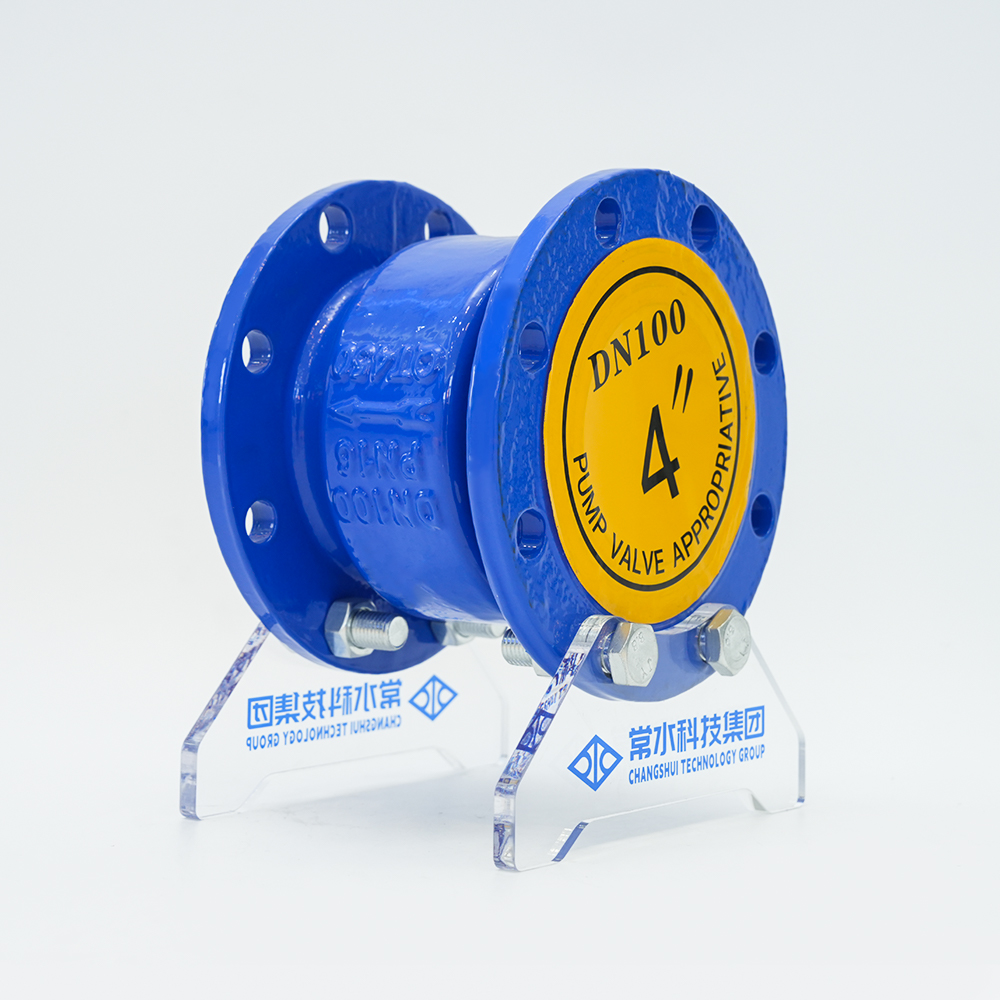

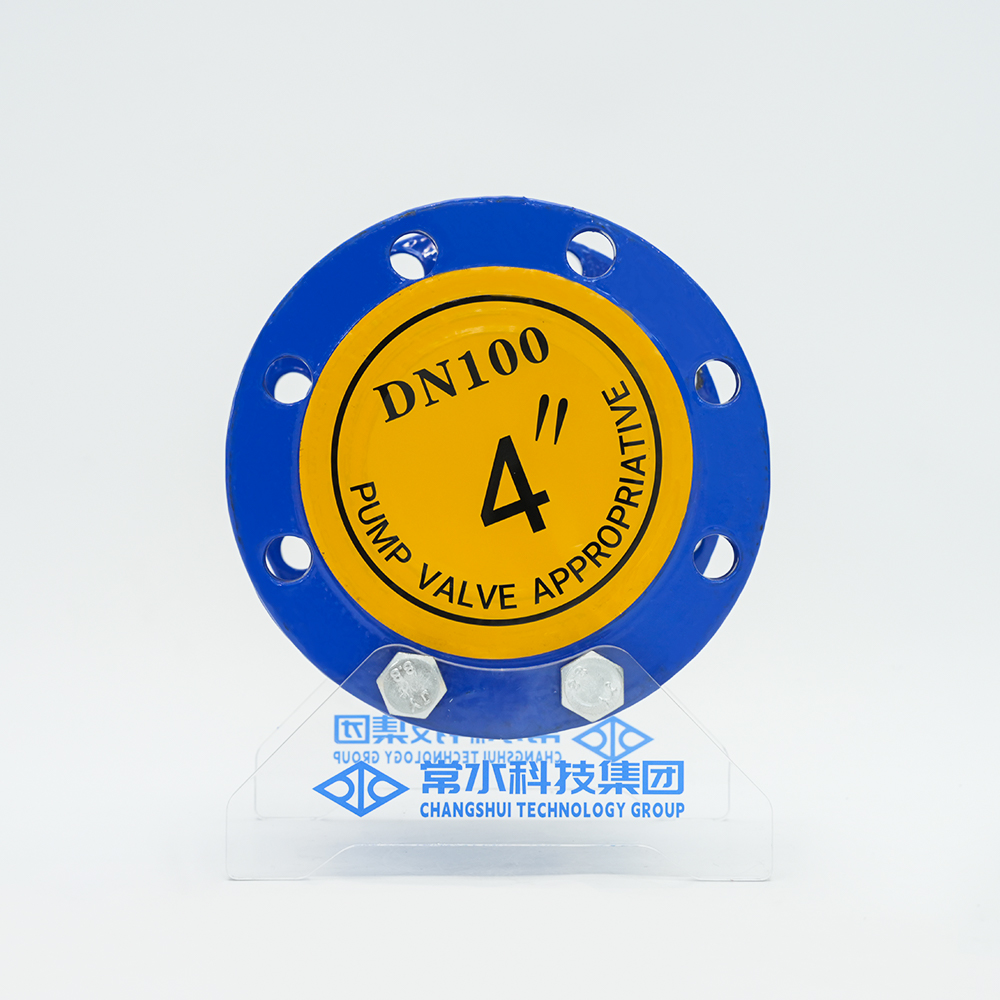

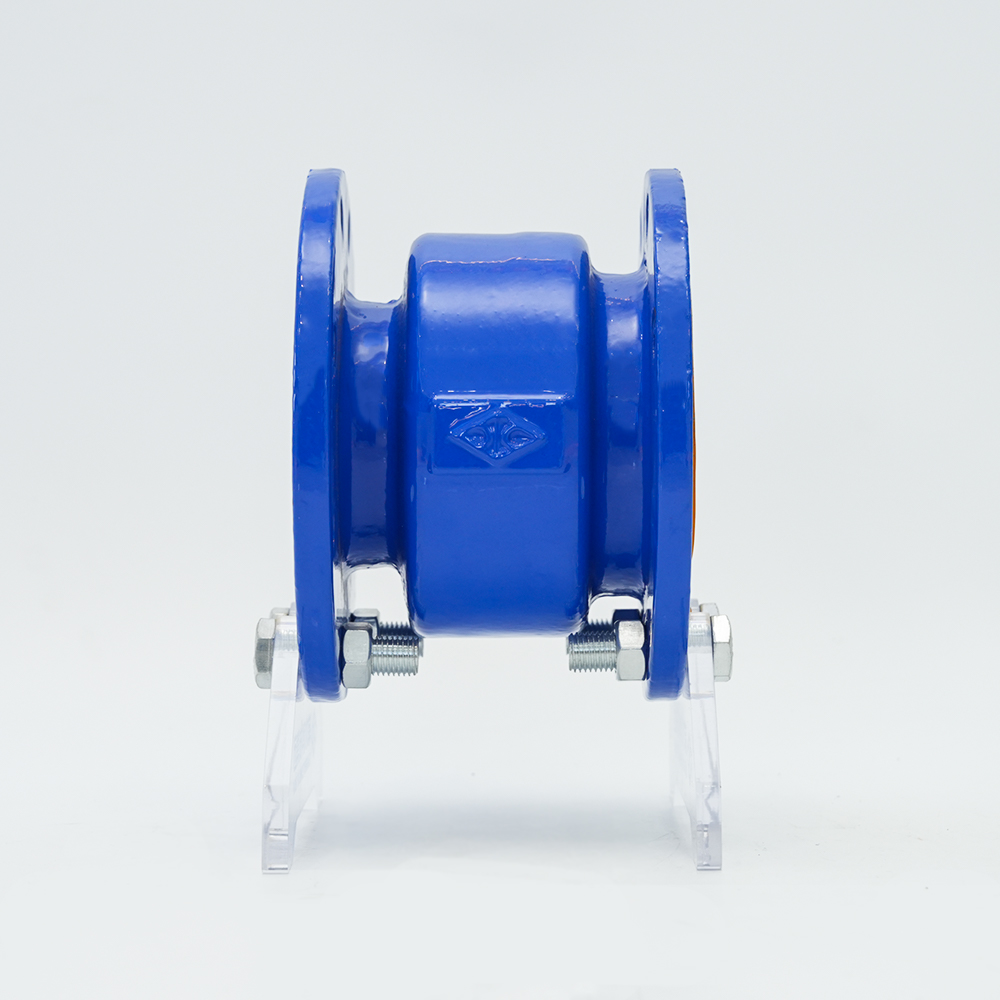

サイレンサーチェックバルブ HC41X-16Q

サイレンサーチェックバルブは、主に高層ビルの給排水システム、消防管給水システムなどに適しています。このサイレンサーチェックバルブは、媒体の逆流と破壊的なウォーターハンマーの発生を効果的に防ぎ、ウォーターポンプやその他のパイプライン機器を保護します。そのバルブの主な性能特性は次のとおりです。 1. このバルブは垂直または水平に設置できます。バルブの昇降がフレキシブルに行え、動作もスムーズで騒音も少なく安全で故障もほとんどありません。 2. 合理的な構造と優れたシール性。 3.耐摩耗性と長寿命。

  • サイレンサーチェックバルブ HC41X-16Q
  • サイレンサーチェックバルブ HC41X-16Q
  • サイレンサーチェックバルブ HC41X-16Q
  • サイレンサーチェックバルブ HC41X-16Q
  • サイレンサーチェックバルブ HC41X-16Q
  • サイレンサーチェックバルブ HC41X-16Q
お問い合わせ

プレV：ゴムディスク逆止弁 H44X-16Q次へ：新型ゴムディスク逆止弁 H44X-16Q
説明

本体材質

ダクタイル鋳鉄

モデル

HC41X-16Q

仕様

DN40-600

呼び圧力

1.0/1.6/2.5Mpa

動作温度

0～80℃

対応メディア

水

設計基準

GB/24924-2011


製品概要

サイレントチェックバルブとは、媒体自体の流れに依存して弁体を自動的に開閉し、媒体の逆流を防ぐバルブを指します。逆止弁、ワンウェイバルブ、サイレンサチェックバルブ、向流弁、背圧弁とも呼ばれます。 。その主な機能は、媒体の逆流を防止し、ポンプおよび駆動モーターの逆回転を防止し、容器媒体を放出することです。また、圧力がシステム圧力を超える可能性がある補助システムに供給するパイプラインにも使用できます。主に純粋なパイプラインと産業、環境保護、水処理、高層ビルの給水、および媒体の逆流を防ぐ排水パイプラインに使用されます。

製品の特徴

弁体は入口と出口の両端の中心軸に案内されて柔軟に開閉し、水平または垂直に設置できます。バルブディスクはスプリング式で、急速に閉じることでウォーターハンマー圧力を効果的に軽減でき、密閉性が高く、閉じるときに騒音がありません。耐摩耗性と長寿命。

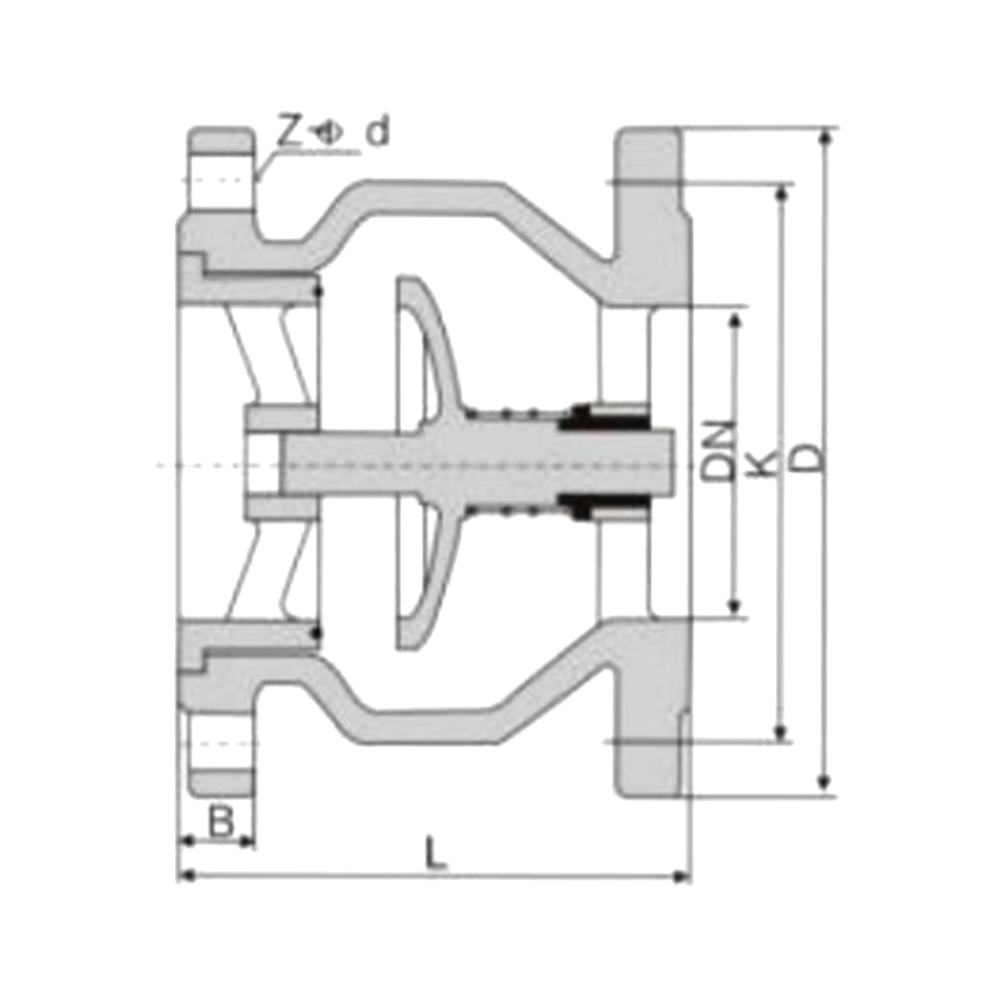

主要部品材質

シリアル番号 本編 材質
1 バルブ本体 QT450
2 バルブリング QT450
3 ディスク ゴムアセンブリ
4 春 ステンレス鋼
5 ステム 2CR13

製品の技術パラメータ

仕様（DN） 50 65 80 100 125 150 200 250 300 350 400
バルブ長さ(mm) 120 132 150 162 188 207 253 278 310 350 390
試験圧力
(MPa) 		ハウジング 1.5～2.4
シール 1.1～1.76
呼び圧力(MPa) 1.0～1.6
適用温度 0～80℃
対応メディア 水および弱腐食性液体

長水について

効率的で信頼性の高い運用のための先進テクノロジー

長水科技集団有限公司is a valve integrating R&D, manufacturing, sales and service The manufacturer is currently one of the main suppliers of general-purpose valves in China. The main products are: gate valves, globe valves, butterfly valves, ball valves, check valves, regulating valves, pressure reducing valves, diaphragm valves, plug valves, plunger valves, drains Valves, hydraulic control valves, etc.

高品質の製品はさまざまな業界のユーザーから高く評価され、建築、暖房、水道、石油、化学、電力などの業界で広く使用されています。当社の目的は、高品質な製品で社会に貢献することです。 「私たちの目標はユーザーに満足していただくことです。」 当社の品質方針は次のとおりです。「製品品質に対するユーザーのニーズと期待に応え、飛躍する。一流の品質管理レベル、一流の製品を製造し、一流のサービスを創造する。」CSHUValve Industryは、新旧の友人、社会の同僚、国内外のユーザーと再び協力し、フロア、新しい栄光を創造することに喜んでいます！
