当社の工場で生産されるゲートバルブは、ゲートプレートの全体的なゴムコーティングを使用して変形を補償し、良好なシール効果を実現し、ゲートバルブのシール不良、漏れ、錆などの一般的な現象を克服します。さまざまなパイプラインに設置され、双方向カットオフとして使用されます。給排水、防火、空調、水処理、自治体、造船、電気、建設、食品などのパイプラインプロジェクトで流体を制御するために広く使用されています。
言語

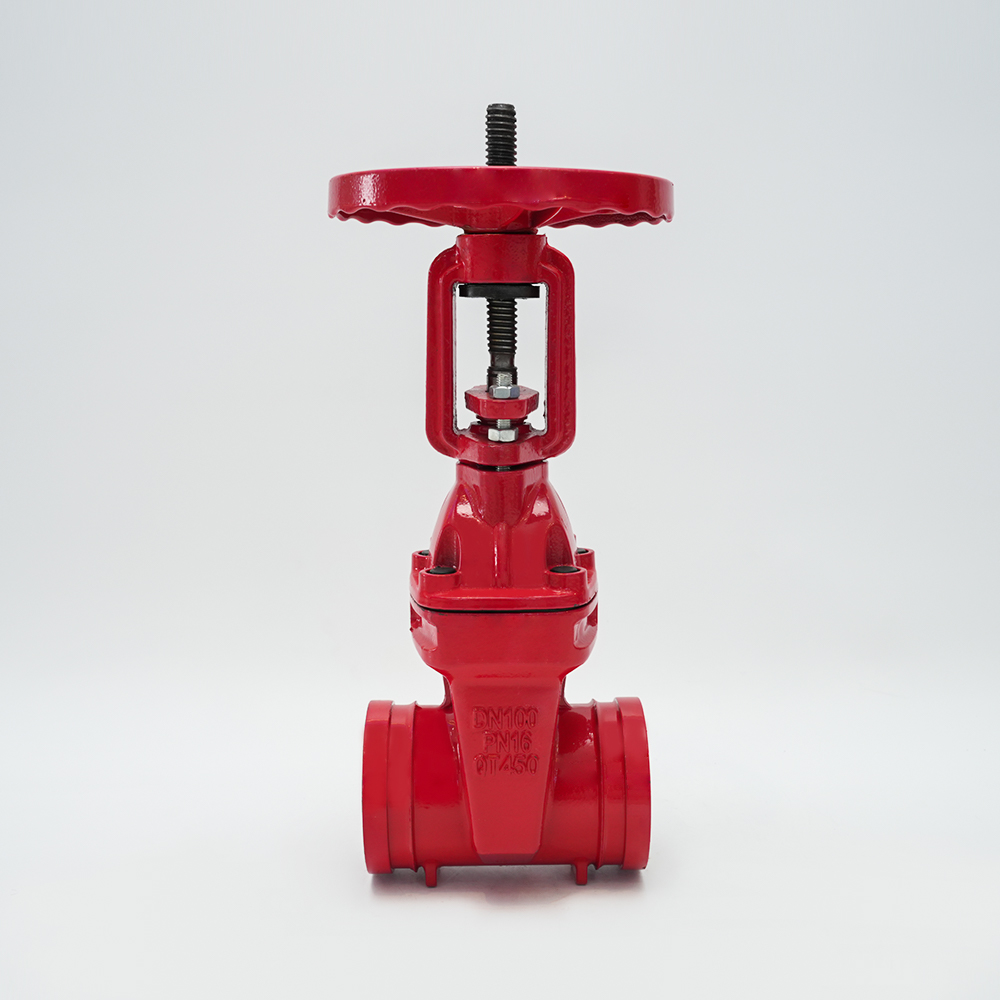

溝付ライジングステムゲートバルブ Z81X-16Q
説明
| 本体材質 | ダクタイル鋳鉄 |
| モデル | Z81X-16Q |
| 仕様 | DN50-300 |
| 呼び圧力 | 1.0/1.6/2.5Mpa |
| 動作温度 | 0～80℃ |
| 対応メディア | 水 |
| 設計基準 | GB/24924-2016 |
製品概要
フランジライジングステムゲートバルブは外部バルブステム構造を採用しており、バルブステムが回転して軸方向に移動します。バルブステムに連動してゲートが上下し開閉し、バルブの開度を直接観察できます。給排水、防火、空調、水処理、自治体、造船、電力、建設、食品などのパイプラインプロジェクトで制御流体として流体パイプラインを輸送するために広く使用されています。
特長
1. バルブプレートはゴムで完全に覆われており、優れたカバー性能と正確なサイズを備えており、シールの信頼性を確保しています。
2. バルブの底部は水道管と同じ平底タイプを採用しており、破片の堆積を引き起こしません。
3. バルブ全体は腐食や錆を防ぐために無毒のエポキシ樹脂で塗装されています。飲料水システムだけでなく、下水システムにも使用できます。
4. グランドナットは自己締め付けシールに使用されます。シール性能が大幅に向上します。
5. シールが摩耗した部品の交換に非常に便利です。

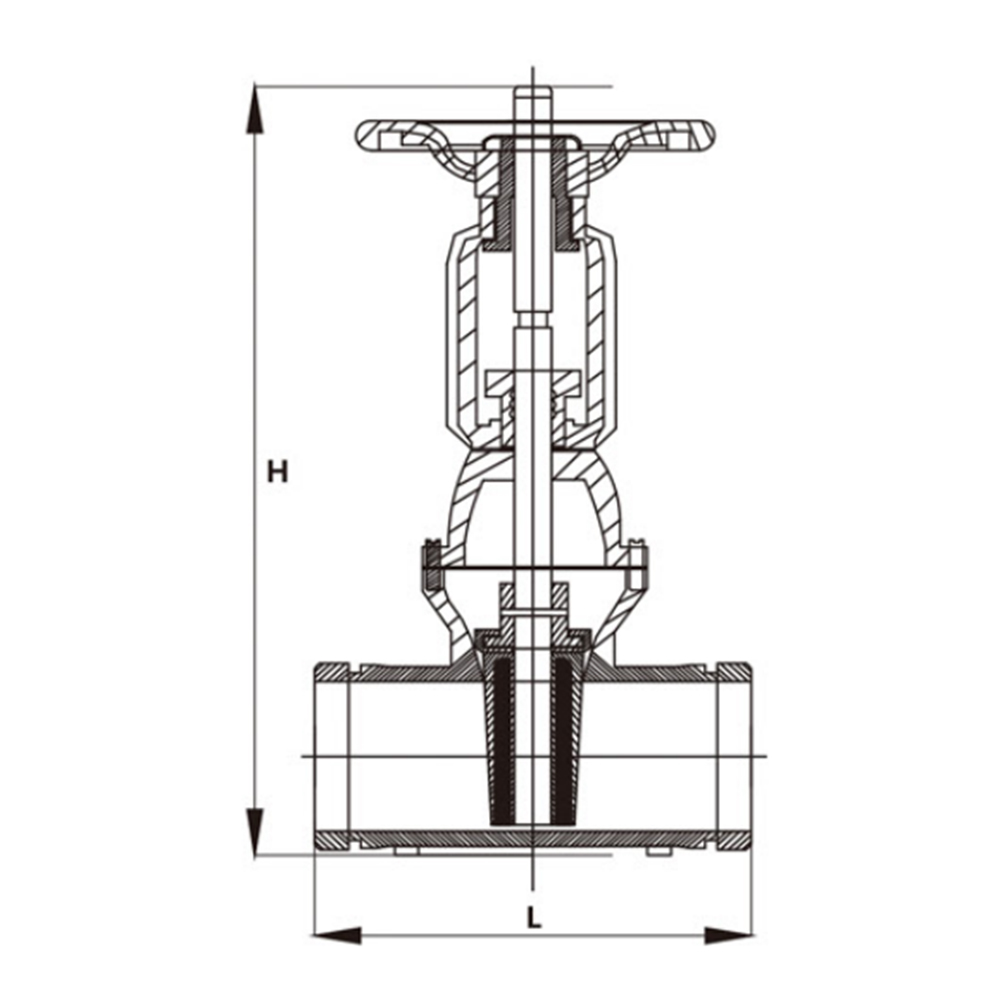

製品パラメータ
| Z81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 | |
| H | 325 | 360 | 465 | 470 | 640 | 660 | 800 | 980 | 1100 | |
| 外側の円 | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 | |
| ハンドル | 180 | 215 | 285 | 330 | 380 | |||||
