当社の工場で生産されるゲートバルブは、ゲートプレートの全体的なゴムコーティングを使用して変形を補償し、良好なシール効果を実現し、ゲートバルブのシール不良、漏れ、錆などの一般的な現象を克服します。さまざまなパイプラインに設置され、双方向カットオフとして使用されます。給排水、防火、空調、水処理、自治体、造船、電気、建設、食品などのパイプラインプロジェクトで流体を制御するために広く使用されています。
言語

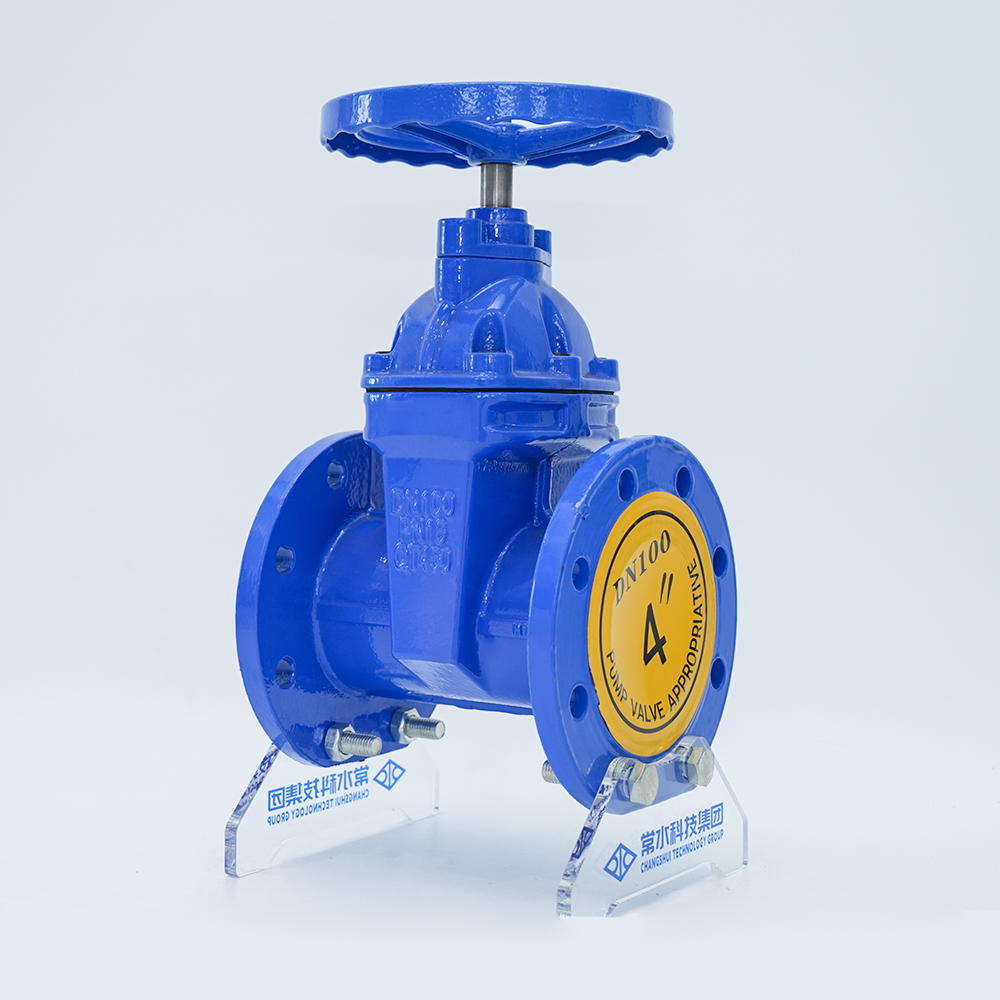

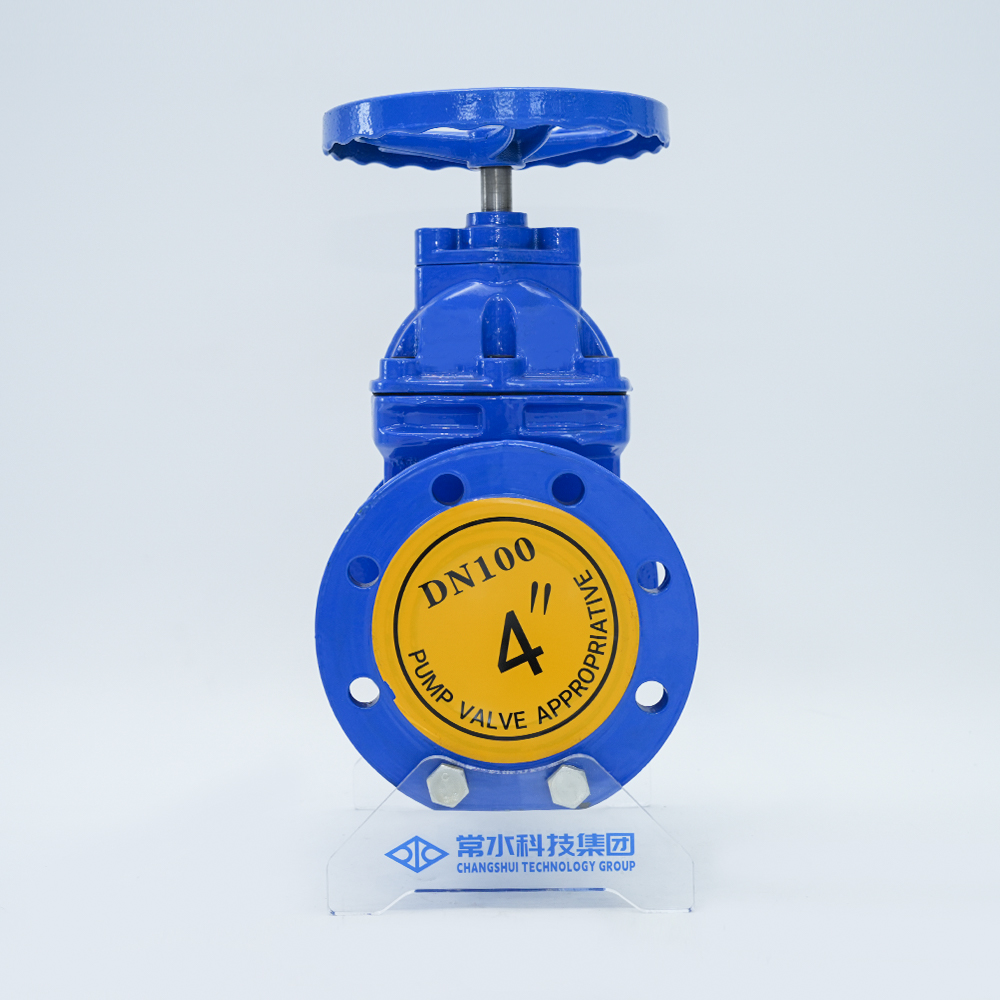

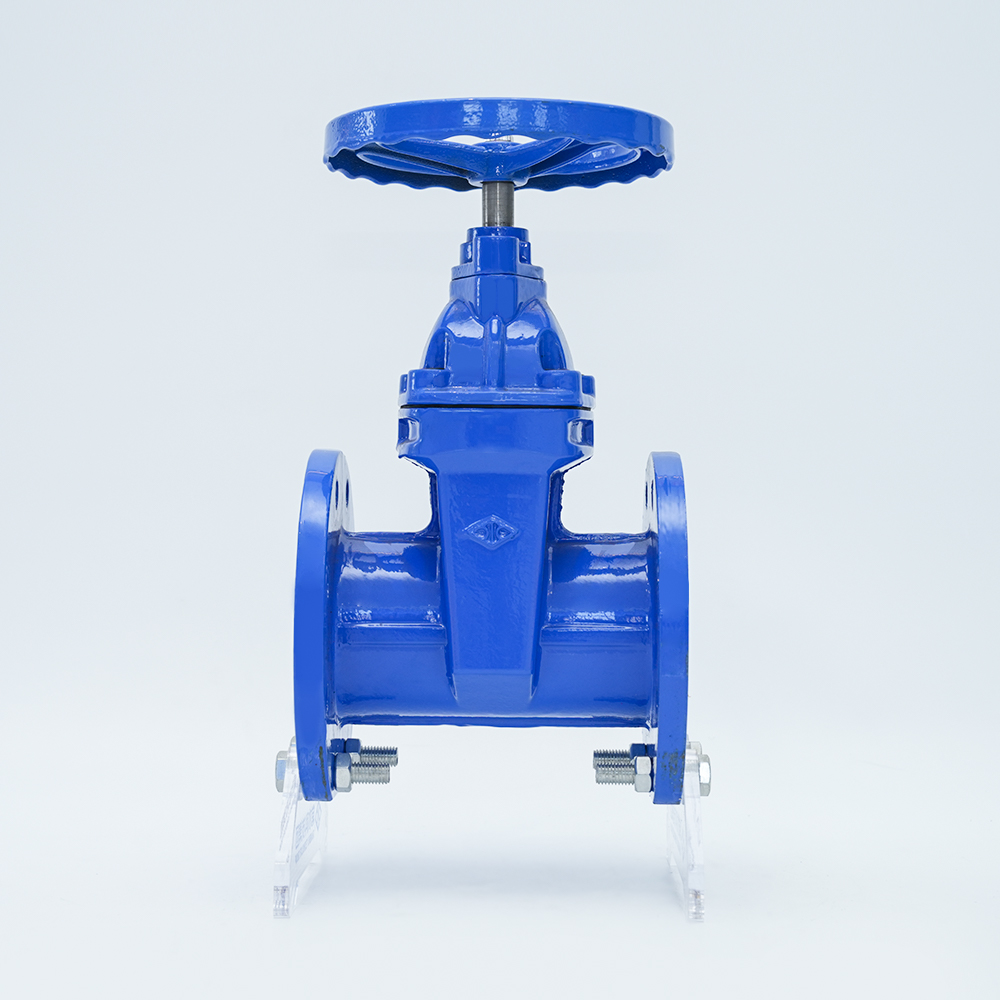

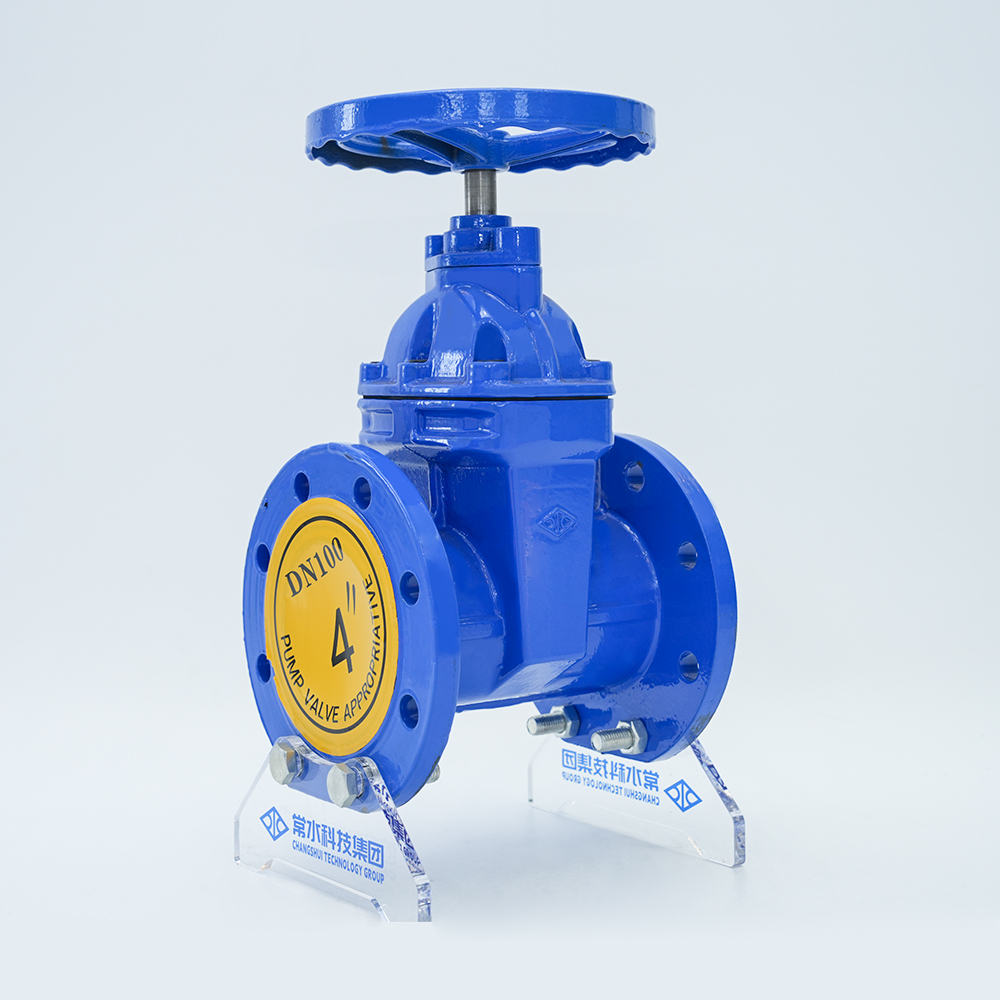

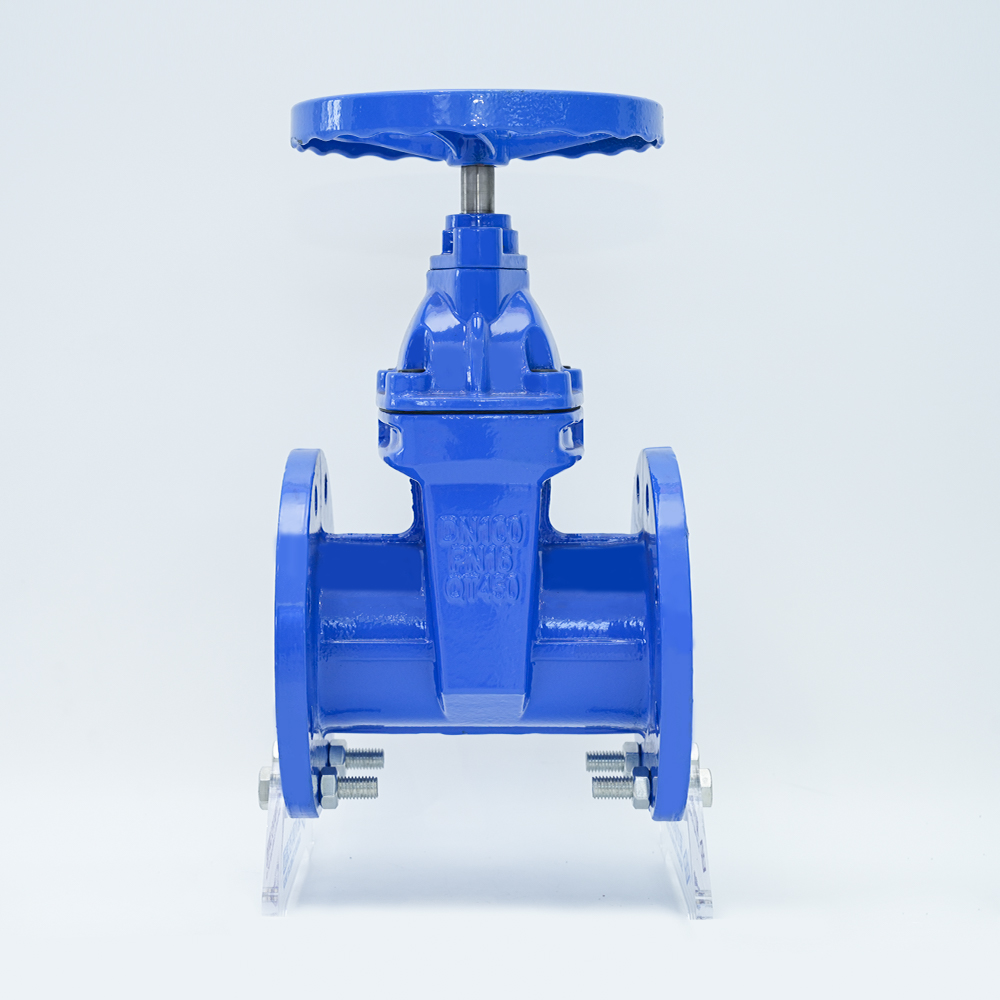

ダークステムソフトシールゲートバルブ Z45X-16Q
説明
| 本体材質 | ダクタイル鋳鉄 |
| モデル | Z45X-16Q |
| 仕様 | DN50-1200 |
| 呼び圧力 | 1.0/1.6/2.5Mpa |
| 動作温度 | 0～80℃ |
| 対応メディア | 水 |
| 設計基準 | GB/24924-2016 |
特長
コンシールドステムソフトシールゲートバルブは、ゲートプレート全体のゴムコーティングを使用して変形を補償し、良好なシール効果を実現します。一般的なゲートバルブのシール不良、漏れ、錆びの現象を克服し、設置スペースをより効果的に節約します。水道、下水、建設、石油、化学工業、食品、医薬品、繊維、電力、船舶、冶金、エネルギーシステムなどの流体パイプラインの調整および遮断装置として広く使用できます。
必要なスキル
1. バルブは GB/24924-2010 の規格に従って設計および製造されています。
2. バルブの構造長さは GB/T12221-2005 の規制に従っています。3.検査とテストは GB/T13927-2008 の関連規制に準拠する必要があります。 4. フランジの寸法は GB/T17241.6-2008 の規制に準拠する必要があります。
性能仕様
| 呼び径 | 40/1000 | mm | ||||
| 呼び圧力 | 1.0 | 1.6 | | |||
| 試験圧力 | 強度試験 | 水 | 1.5 | 水 | 2.4 | |
| シールテスト | 1.1 | 1.76 | ||||
| エアシール試験 | 0.6 | 0.6 | ||||
| 適用温度 | 0～80℃ | |||||
| 対応メディア | 水、油など | |||||

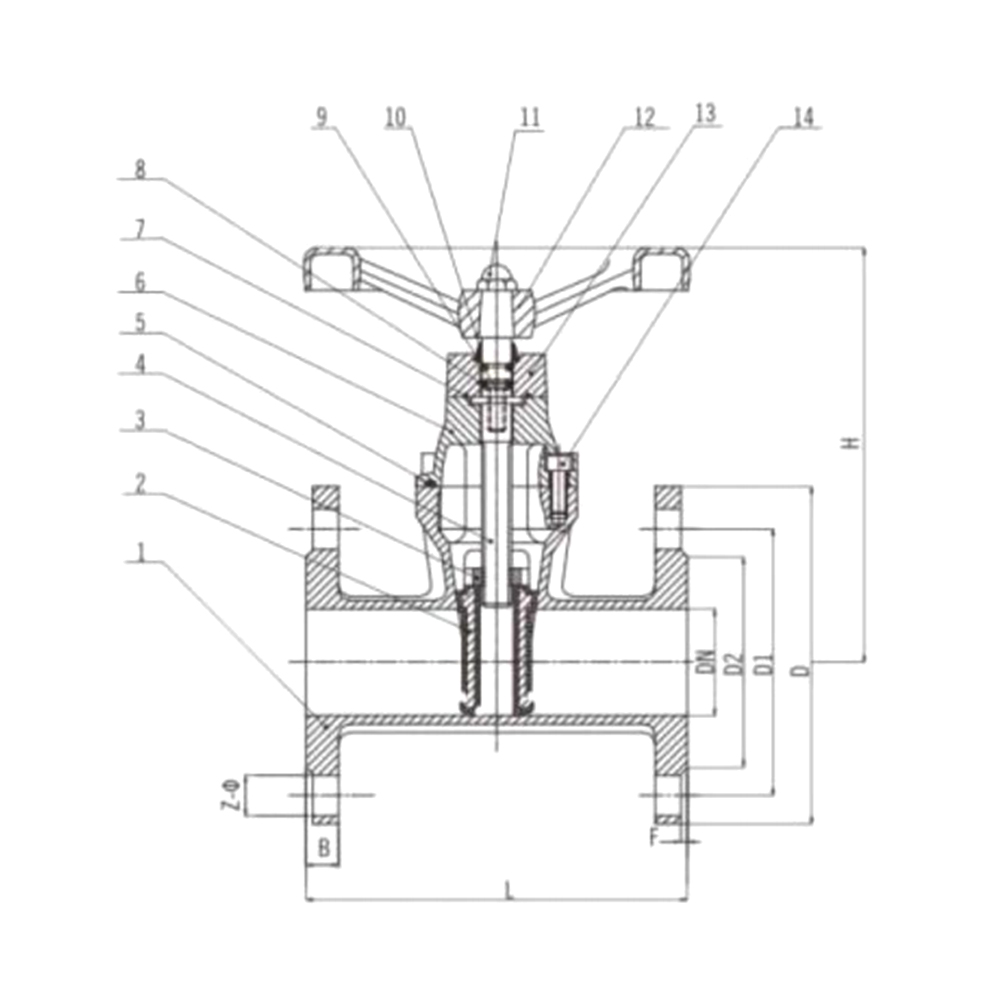

主な材質
| シリアル番号 | 名前 | 材質 |
| 1 | バルブ本体 | QT450 |
| 2 | バルブプレート | QT450-NBR |
| 3 | ステムナット | QT450 |
| 4 | ステム | 20Cr13 |
| 5 | 中フランジシール | NBR |
| 6 | ボンネット | QT450 |
| 7 | Oリング | NBR |
| 8 | Oリング | NBR |
| 9 | 皿ボルト | 35# |
| 10 | ダストジャケット | NBR |
| 11 | 庭頭ネジ | 35# |
| 12 | ハンドル | QT405 |
| 13 | 腺 | QT450 |
| 14 | 皿ボルト | 35# |
主な外形寸法と接続寸法（mm）
| DN | L | D | D1 | D2 | C | F | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 8-ф23 | 630 |
| 250 | 330 | 395 | 350 | 319 | 22 | 3 | 12-ф23 | 645 |
| 300 | 356 | 445 | 400 | 370 | 24.5 | 4 | 12-ф23 | 697 |
| 350 | 381 | 505 | 460 | 429 | 24.5 | 4 | 16-ф23 | 802 |
| 400 | 406 | 565 | 515 | 480 | 24.5 | 4 | 16-ф28 | 842 |
| 450 | 432 | 615 | 565 | 530 | 25.5 | 4 | 20-ф28 | 1060 |
| 500 | 457 | 670 | 620 | 583 | 26.5 | 4 | 20-ф28 | 1170 |
| 600 | 508 | 780 | 725 | 682 | 30 | 5 | 20-ф31 | 1300 |
| 700 | 610 | 895 | 840 | 794 | 32.5 | 5 | 24-ф31 | 1550 |
| 800 | 660 | 1015 | 950 | 901 | 35 | 5 | 24-ф34 | 1750 |
| 900 | 711 | 1115 | 1050 | 1001 | 37.5 | 5 | 28-ф34 | 1950 |
| 1000 | 811 | 1230 | 1160 | 1112 | 40 | 5 | 28-ф37 | 2170 |
主な外形寸法と接続寸法（mm）
| DN | L | D | D1 | D2 | C | F | Z-ф | H |
| 40 | 165 | 150 | 110 | 84 | 19 | 3 | 4-ф19 | 240 |
| 50 | 178 | 165 | 125 | 99 | 19 | 3 | 4-ф19 | 240 |
| 65 | 190 | 185 | 145 | 118 | 19 | 3 | 4-ф19 | 260 |
| 80 | 203 | 200 | 160 | 132 | 19 | 3 | 8-ф19 | 275 |
| 100 | 229 | 220 | 180 | 156 | 19 | 3 | 8-ф19 | 380 |
| 125 | 254 | 250 | 210 | 184 | 19 | 3 | 8-ф19 | 410 |
| 150 | 267 | 285 | 240 | 211 | 19 | 3 | 8-ф23 | 435 |
| 200 | 292 | 340 | 295 | 266 | 20 | 3 | 12-ф23 | 630 |
| 250 | 330 | 405 | 355 | 319 | 22 | 3 | 12-ф28 | 645 |
| 300 | 356 | 460 | 410 | 370 | 24.5 | 4 | 12-ф28 | 697 |
| 350 | 381 | 520 | 470 | 429 | 26.5 | 4 | 16-ф28 | 802 |
| 400 | 406 | 580 | 525 | 480 | 28 | 4 | 16-ф31 | 842 |
| 450 | 432 | 640 | 585 | 548 | 30 | 4 | 20-ф31 | 1060 |
| 500 | 457 | 715 | 650 | 609 | 31.5 | 4 | 20-ф34 | 1170 |
| 600 | 508 | 840 | 770 | 720 | 36 | 5 | 20-ф37 | 1300 |
| 700 | 610 | 910 | 840 | 794 | 39.5 | 5 | 24-ф37 | 1550 |
| 800 | 660 | 1025 | 950 | 901 | 43 | 5 | 24-ф40 | 1750 |
| 900 | 711 | 1125 | 1050 | 1001 | 46.5 | 5 | 28-ф40 | 1950 |
| 1000 | 811 | 1255 | 1170 | 1112 | 50 | 5 | 28-ф43 | 2170 |
